5.1 Vérification du démarrage et du statut
À chaque séance, vérifier les pièces jointes, la rétention du contrepoids, la stabilité du support, les câbles électriques et l'espacement des mouvements. Les modifications apportées au train d'imagerie peuvent invalider une autorisation ou une protection antérieure.
- Connectez le AHC avec son joystick centré et démarrez la monture.
- Attendez une icône de monture vert et des lectures plausibles de coordonnées/état.
- Vérifier que l'arrangement physique correspond au mode GEM ou AltAz.
- Vérifiez l'heure/l'emplacement, les paramètres de sécurité disponibles en mode actif (y compris EC HA Limit dans GEM), l'état AEB et les indicateurs d'avertissement.
- Déplacez-vous si nécessaire pour un fonctionnement normal, puis effectuez les contrôles Home et d'alignement nécessaires.
Avant le premier GoTo ou mouvement manuel après mise en marche, mettez à jour le site/temps de la monture et activer le suivi. Suivez 5.6 Initialisation du démarrage et de la limitation des coordonnées; le suivi ON seul n'établit pas la protection basée sur les coordonnées.
Un triangle d'avertissement orange signifie que le support a signalé une limite ou un avertissement de sécurité. Arrêter, inspecter Paramètres > Sécurité et limites et déterminer la cause avant de reprendre.

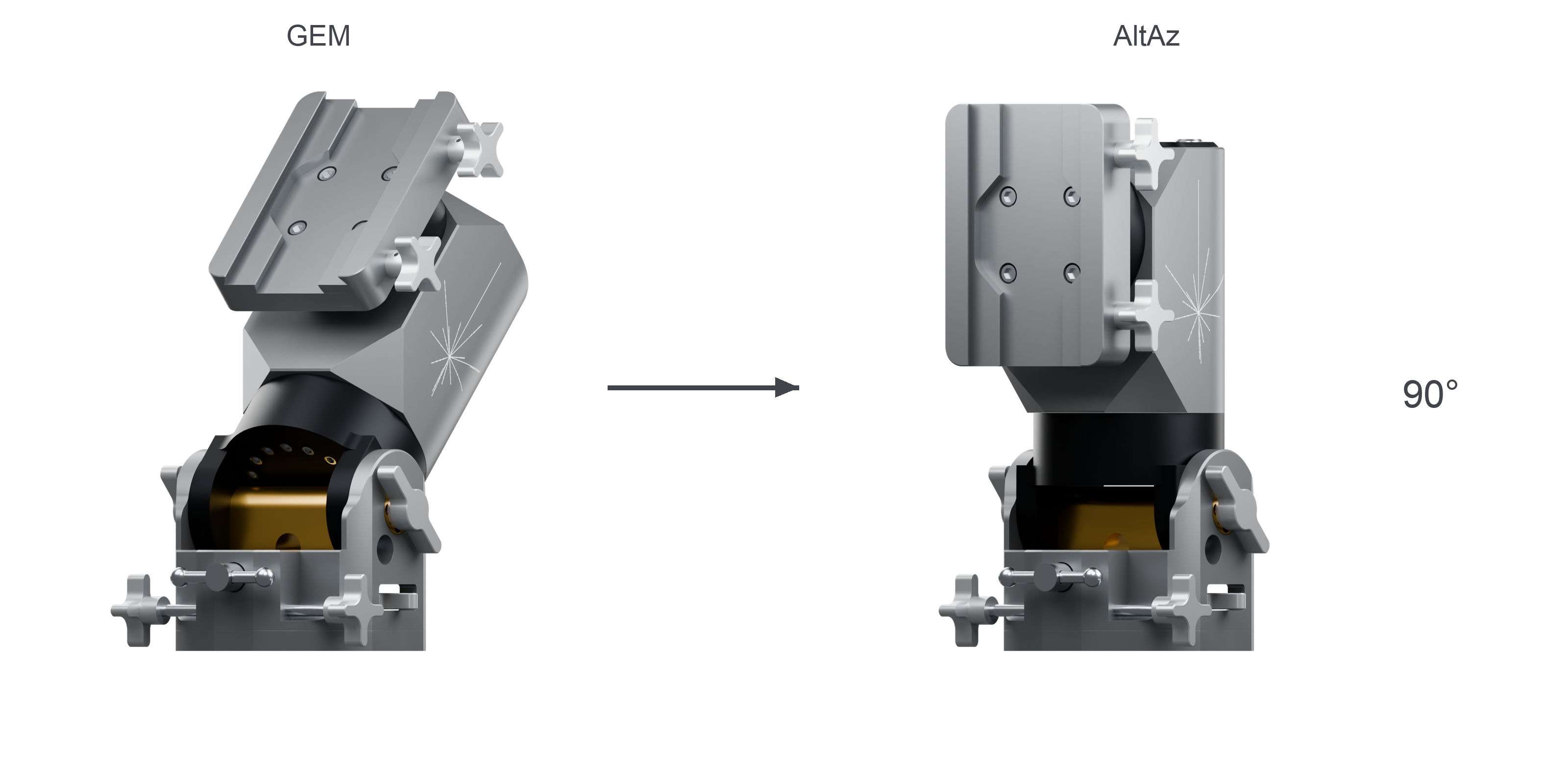

Modification du mode d'exploitation
Le mode de commutation modifie à la fois l'arrangement physique et le mode de fonctionnement du contrôleur. Suivez 5.10 Commutateur entre GEM et AltAz, y compris le déchargement, la réorientation de la selle à 90° recommandée, la sélection du mode AHC et le redémarrage de la monture. Une seule sélection de logiciels ne complète pas la conversion mécanique.
5.2 Lieu, date et heure
L'emplacement, la date et l'heure corrects sont essentiels au système de coordonnées de la monture. GoTo utilise ces données pour déterminer où une cible est dans le ciel. Les limites méridiens utilisent l'angle horaire calculé, et les limites Horizon/Overhead utilisent l'altitude calculée. Un ancien site d'observation, une date incorrecte, un fuseau horaire ou une horloge peuvent faire fausser ces coordonnées : la monture peut pointer incorrectement, s'arrêter inutilement ou permettre un mouvement que les limites logicielles prévues auraient dû bloquer. Vérifiez ces données au début d'une session, après avoir modifié les sites et après avoir connecté une application qui peut les mettre à jour.
L'heure et l'emplacement corrects ne protègent pas contre un Sync de résolution de plaques incorrect. Sync modifie les coordonnées de pointage de la monture; une mauvaise solution ou la synchronisation peut rendre les limites de méridien et d'altitude basées sur les coordonnées peu fiables. Vérifiez le champ résolu avant d'appliquer Sync. EC HA Limit ajoute une protection de voyage RA, et AEB peut fournir une réponse réactive limitée à une charge anormale. Ni corriger l'erreur de coordonnées ni remplacer l'apurement physique et la supervision.
Site d'observation
Définir le site sur AHC

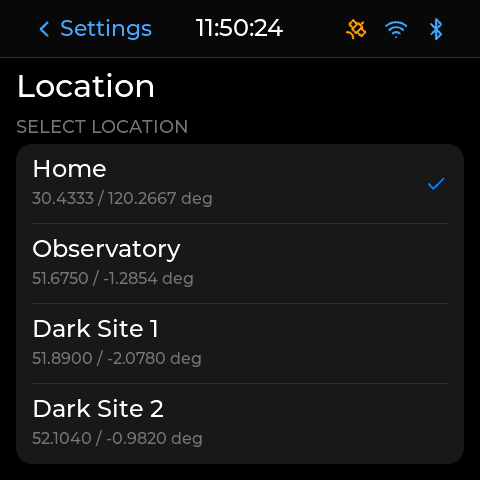

- Ouvrez Paramètres > Emplacement.
- Sélectionnez Home, Observatoire, Site sombre 1 ou Site sombre 2.
- Entrez la latitude, la longitude et l'altitude, ou sélectionnez Utiliser l'emplacement GPS après une correction valide.Utiliser l'emplacement de la monture copie les valeurs déjà stockées dans la monture.
- Appuyez sur Enregistrer et appliquer et vérifiez l'emplacement résultant.
Définir le site à partir de Windows ou KStars / INDI
- Windows / OnStep ASCOM : ouvre le sélecteur de télescope ou la configuration du pilote de l'application, sélectionnez le pilote OnStep et ouvrez Propriétés comme décrit dans 4.5 Configuration ASCOM. Dans OnStep Configuration > Informations sur le site, entrez la latitude, la longitude et l'altitude en utilisant les conventions de signe indiquées dans le champ, puis appuyez sur OK pour enregistrer. Le panneau de référence indique la latitude N is + et la longitude W is +; ne copiez pas une longitude signée depuis une autre interface sans vérifier sa convention. Connectez et vérifiez l'emplacement indiqué par la monture.
- StellarMate / KStars: ouvrir le Panneau de configuration INDI, sélectionner le pilote de monture WARPDRIVE ou LX200 OnStep et ouvrir Gestion du site > Portée Lieu. Modifier la latitude, la longitude et l'altitude supportée, puis appuyez sur Jeu pour envoyer les valeurs. Utilisez Options > Configuration > Enregistrer si vous voulez également enregistrer la configuration du pilote. Les étiquettes peuvent varier avec la version du pilote installé; vérifier les valeurs rapportées de la monture après les avoir appliquées.
Choisissez la direction de synchronisation
Lorsque vous connectez N.I.N.A., décidez si le site d'observation de l'application doit mettre à jour la monture ou le site de la monture doit mettre à jour l'application. Utilisez la source dont vous avez vérifié les valeurs. La synchronisation de l'emplacement de N.I.N.A. ne confirme pas en soi que l'horloge de monture a été mise à jour.
Dans KStars, Paramètres > Configurer KStars > INDI > Mises à jour de l'heure et de l'emplacement offre KStars met à jour tous les appareils(KStars → mount) ou Mises à jour de monture KStars(mount → KStars), avec des commandes Heure et Lieu séparées. Certaines versions plus récentes d'Ekos exposent des commandes de source de temps/localisation distinctes dans le panneau de monture. Voir le Guide de configuration KStars INDI. Vérifiez la direction choisie avant de vous connecter, de sorte qu'un ancien profil d'ordinateur n'écrase pas un site ou un temps correct AHC/GPS.
Relisez le site et confirmez le bon hémisphère. Enregistrer un profil n'est pas la preuve que la monture connecté a reçu ses valeurs.
Source de temps

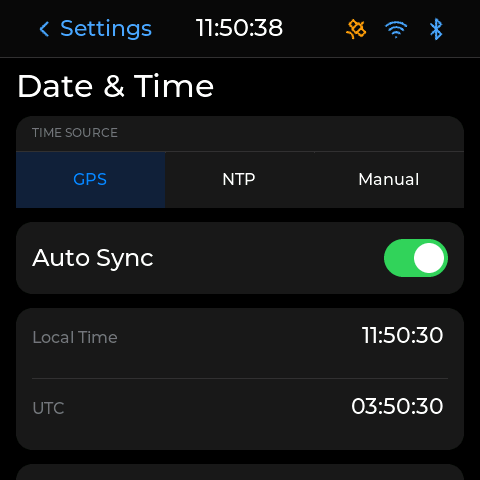

Dans Paramètres > Date et heure, choisissez :
- GPS : attend les données GPS valides et utilise les commandes de synchronisation du contrôleur.
- NTP : utilise un réseau STA connecté à Internet; le contrôleur se synchronise à partir de l'heure du réseau.
- Manuel : saisissez la date, l'heure et le fuseau horaire, puis appliquez-les.
Vous pouvez également régler le temps de monture à travers la Panneau de configuration OnStep ASCOM ou une autre application ASCOM qui prend en charge les mises à jour temporelles. Dans le panneau OnStep de référence,Date/heure et Auto. définir Date/Heure sur Connect contrôlent ce comportement. Vérifiez les réglages de l'horloge, de la date et du fuseau horaire de l'ordinateur avant d'activer les mises à jour automatiques. Suivez la convention Heure normale / d'économie de jour du pilote installé, et vérifiez l'UTC résultant sur la monture plutôt que de supposer que chaque interface gère les changements saisonniers de façon identique.
Le champ OnStep ASCOM Offset UTC utilise le champ signe opposé à un fuseau horaire civil: c'est le nombre d'heures ajoutées à l'heure locale pour obtenir UTC. Pour un site à UTC+8, saisissez −8(ou −08:00, selon le format du champ); pour UTC −5, saisissez +5.
Cette inversion de signe s'applique à ce champ OnStep ASCOM. Le sélecteur de fuseau horaire civil de AHC et le réglage du fuseau horaire de l'ordinateur utilisent leurs propres conventions; un site UTC+8 y reste normalement +8. Ne copiez pas aveuglément la valeur ASCOM dans AHC ou dans un champ INDI. Vérifier l'heure locale et UTC après avoir appliqué les paramètres.
Confirmer le fuseau horaire du site d'observation réel avant de synchroniser, y compris lorsque vous utilisez GPS ou NTP. Si Zone horaire automatique est activé, vérifiez son résultat plutôt que de supposer que l'offset choisi est correct. Vérifiez à la fois UTC et Heure locale. Par exemple, à UTC+8 une heure locale de 22:00 correspond à UTC 14:00 à la même date. Gardez votre rencard à l'esprit vers minuit. Un changement de fuseau horaire ne doit pas être confondu avec un changement de huit heures en UTC.
Synchronisation GPS
GPS fournit des données de temps et de localisation, mais une correction valide ne confirme pas en soi le fuseau horaire configuré. Ouvrez Paramètres > Date et heure, confirmez l'offset de zone horaire correct du site et vérifiez UTC et Heure locale après la synchronisation. Vérifiez le résultat de Zone horaire automatique si activé, y compris tout décalage saisonnier applicable. Ne passez pas à GoTo ou Park avec une mauvaise zone.
AHC utilise satellite direct GPS, non A-GPS (assistance GPS). Elle doit recevoir elle-même des signaux par satellite. Donnez au contrôleur une vue utile du ciel et gardez-le libre des objets métalliques ou des enceintes qui peuvent bloquer la réception. Les bâtiments, toits et autres obstructions peuvent retarder ou empêcher une réparation; une connexion Wi-Fi ne remplace pas la réception par satellite.
La première correction après un démarrage à froid prend généralement plus de temps et peut nécessiter 3-5 minutes, ou plus longtemps avec une mauvaise réception. Accorder du temps pour l'acquisition dans une position appropriée. Recherche n'est pas une solution valide; vérifiez Correction et les coordonnées plausibles avant d'utiliser les données GPS. Avec NTP, attendez NTP & Monture synchronisé. Temps prêt - monture d'attente signifie que le contrôleur a du temps mais n'a pas terminé la mise à jour de la monture.
AP Wi-Fi seul n'a pas de connexion Internet en amont pour NTP. Utilisez le GPS ou le temps manuel lorsque vous utilisez directement le AHC AP sans route STA connectée à Internet.
Si votre logiciel d'imagerie envoie du temps/localisation à la connexion, revérifiez la monture après qu'il se connecte. Choisissez une source faisant autorité et corrigez les valeurs incohérentes avant que GoTo ou les limites dépendantes des coordonnées ne soient utilisées.
5.3 Mouvement manuel
Le mouvement lent peut encore écraser des câbles ou des équipements. Gardez les mains libres et arrêtez-vous avant une clairance incertaine. Un déplacement à grande vitesse nécessite une marge d'arrêt supplémentaire.
Surveiller en continu la monture pendant le mouvement manuel. Si la connexion échoue avant que la commande de libération ou STOP n'atteigne la monture, le mouvement peut continuer jusqu'à ce qu'une limite configurée ou une autre condition d'arrêt du firmware soit atteinte. Une collision peut avoir lieu avant. La suppression d'un contrôleur hors ligne ou la déconnexion d'une application ne confirme pas un arrêt; ne comptez pas sur un timeout ou AEB pour s'arrêter en toute sécurité. Confirmez physiquement que le mouvement s'est arrêté et suivez 6.7 Fonctionnement anormal si cela continue.
- Vérifiez le lieu et heure de la monture. Avant le premier mouvement manuel après la mise en marche, activer le suivi et confirmer l'état actif; lire la avertissement d'initialisation des limites de coordonnées.
- Ouvrez Motion et sélectionnez une vitesse basse, comme 2x, 4x ou 8x, pour un premier contrôle de direction.
- Poussez brièvement le joystick dans la direction requise et observez le télescope et les câbles.
- Libérez le joystick pour demander un arrêt du mouvement initié par le joystick. Observer la monture et confirmer que le mouvement manuel est terminé; le suivi ordinaire peut rester actif.
- Appuyez sur STOP pour annuler le mouvement au besoin. Lisez l'état de suivi/motion résultant avant de continuer.
Dans Tableau de bord, le mouvement de joystick n'est disponible que lorsque STICK est Activité; appuyez sur les commutateurs de carte entre Active et Locked. En mouvement, le joystick est disponible pour le mouvement manuel. F1 abaisse la vitesse sélectionnée et F2 la soulève sur Dashboard/Motion.
Les directions affichées renvoient aux commandes de l'axe du contrôleur. La direction vue dans un œil ou une image dépend également de l'orientation du télescope et de l'inversion de l'image. Vérifiez avec un petit mouvement.
5.4 Position initiale et Home
Home est la position de référence de la monture. Sur WD-20E, RA homing utilise l'encodeur absolu et DEC utilise un capteur optique. Il est différent d'un emplacement Park sélectionné par l'utilisateur et d'une synchronisation coordonnée par cible.
Dans Mode GEM, le Home par défaut pointe le télescope vers le pôle céleste nord (NCP) dans l'hémisphère nord ou le pôle céleste sud (SCP) dans l'hémisphère sud. La monture détermine l'hémisphère à partir de la latitude du site d'observation configurée, donc vérifiez l'emplacement avant d'établir la référence.

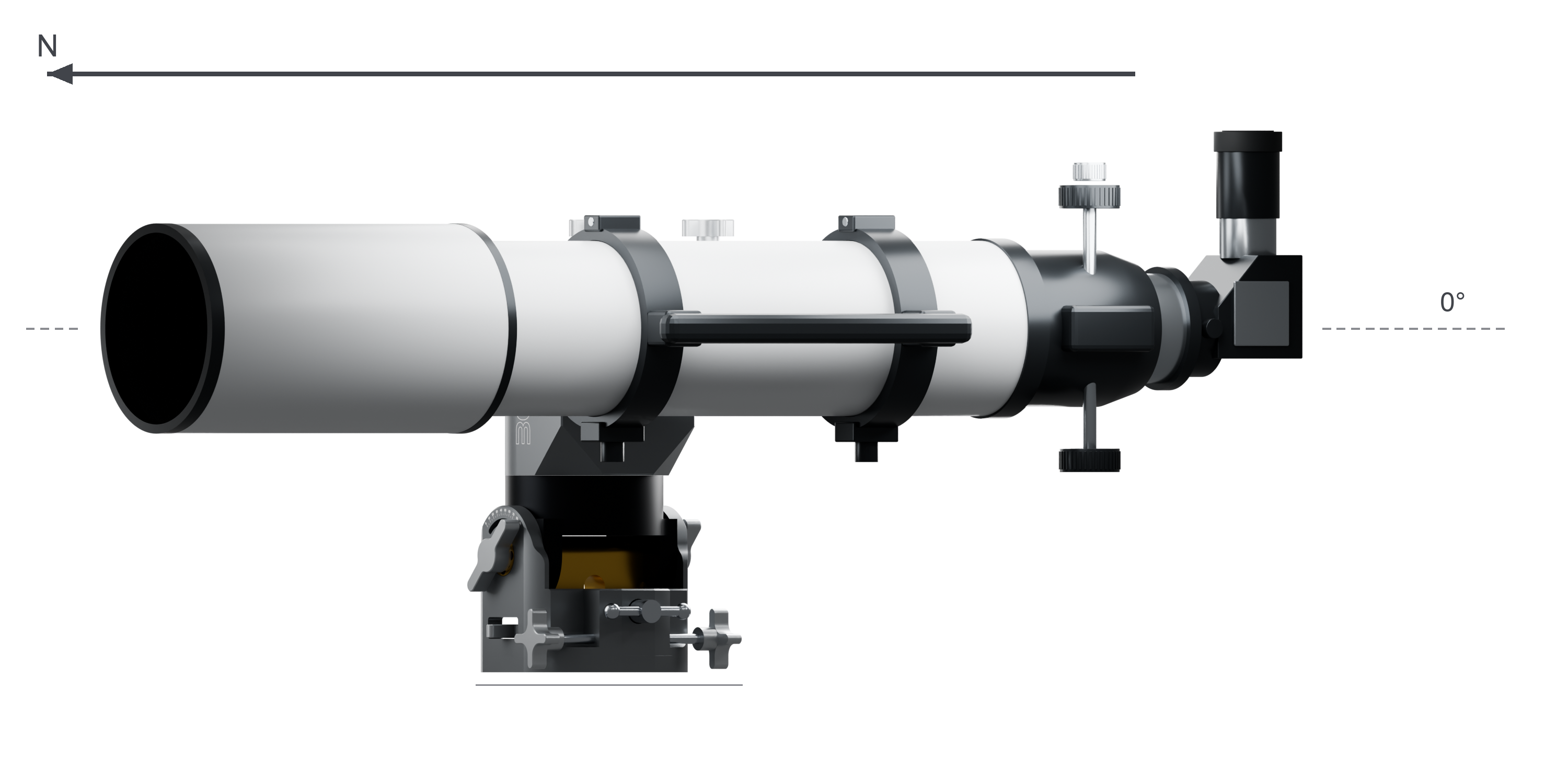

Dans l'arrangement AltAz recommandé, la position zéro par défaut pointe le télescope vers le horizon nord: azimuth 0°, altitude 0°. La configuration de latitude mécanique de la monture est 90°. Voir AltAz position zéro pour les contrôles d'orientation et de conversion de la selle.
Retour à Home utilise les références encodeurs/capteurs physiques; Park utilise la position de stationnement configurée et son état de coordonnées/références. Bien que la destination par défaut Park soit physiquement la même que Home, il s'agit d'opérations distinctes. Dans N.I.N.A. > Équipement > Télescope, Home et Park sont des commandes distinctes : utilisez Home pour une déclaration de référence physique et Park pour procédure de stationnement. Home n'apparaît que lorsque le pilote connecté expose la capacité de homing ; s'il n'est pas disponible, utilisez AHC ou le bouton avant de la monture.
Retour à Home
Vous pouvez lancer le retour depuis AHC > Motion > Aller Home, ou depuis bouton avant du panneau Home. Pour le bouton avant, maintenez-le pour environ 0,5 secondes, puis relâchez-le. La lumière STATUS bleue devient allumée en continu pendant que l'opération Home est en cours. Ne maintenez pas : tenir trop longtemps ou appuyer à nouveau sur le bouton annule le retour.
Le panneau avant de la monture Home commande un mouvement physique. Le bouton de navigation AHC ACCUEIL retourne à son écran principal et ne commande pas la monture.
- Arrêtez l'imagerie et guidez et vérifiez que tout le chemin Home est clair.
- Sur AHC, ouvrez Motion et sélectionnez Aller Home, ou utilisez le panneau avant de 0,5 seconde de presse et de sortie décrit ci-dessus.
- Observez le retour réel. Ne commencez pas une autre opération tant qu'elle est en cours.
- Attendez l'achèvement et un état stoppé/Home. Inspectez les deux axes et la disposition du câble.
Si le hooming est interrompu, ne traitez pas la position actuelle comme un Home complété. Résoudre la cause et répéter une opération contrôlée Home seulement lorsque son itinéraire est sûr.
Réinitialiser les paramètres Home et encoder Home
Réinitialiser Home réinitialise l'état de coordonnées/références de la monture. Il n'effectue pas de retour physique Home ou d'enregistrement de la position du codeur RA Home, et n'est pas un remède pour un télescope qui est physiquement au mauvais endroit.
Dans AHC > Paramètres > Monture > Encodeur, Enregistrer Home actuel enregistre la position mécanique actuelle de RA comme codeur Home zéro/référence. Cela réinitialise la référence RA Home stockée utilisée par les contrôles ultérieurs de homing et EC HA Limit. C'est une opération d'étalonnage, pas une correction de pointage de routine.
WarpAstron recommande d'effectuer cet étalonnage après une solution de plaque précise et une Sync vérifiée, avec emplacement, date et heure corrects. Avant d'enregistrer, établir et vérifier le position mécanique prévue RA en utilisant la procédure d'étalonnage supportée. L'enregistrement à une cible de ciel résolu arbitraire redéfinirait RA Home à cette position physique; la commande ne calcule pas un décalage Home à partir du résultat de résolution de la plaque.
- Vérifier les données d'observation et confirmer que la plaque précise résolve et Sync représente le point réel.
- Déterminer et vérifier la position de RA mécanique prévue. Si cette position est incertaine, obtenir les instructions d'étalonnage propres au matériel avant de procéder.
- Arrêter le suivi, le guidage, le hooming et tout autre mouvement, confirmer le statut d'encodeur valide, puis sélectionner Enregistrer Home actuel.
- Supervisez un retour ultérieur de Home le long d'un itinéraire clair, vérifiez la référence physique résultante et revérifiez le Limites de la CE HA avant de compter sur eux.
RA ENCODER ANGLE affiche l'angle d'encodeur brut et n'a pas besoin de lire 0° après avoir enregistré Home.Effacer la position Home supprime l'étalonnage stocké et restaure la référence de repli configurée du firmware; il ne sauvegarde pas la position actuelle comme zéro.
Changer le codeur RA Home modifie également la référence utilisée par EC HA Limit. Ne pas enregistrer une position d'encodeur arbitraire en Home ou effacer un calibrage Home valide pour faire disparaître un avertissement. Enregistrez les paramètres actuels et utilisez la procédure d'étalonnage ou les instructions de support spécifiques au matériel si la référence est suspecte.
5.5 GoTo et synchronisation des positions
Ne pas afficher ou imager le Soleil par des optiques non filtrées. Un réglage à débit solaire ou une confirmation logicielle ne remplace pas des filtres solaires appropriés sur chaque chemin optique et une procédure d'observation appropriée.
Choisir et passer à une cible
Après avoir alimenté le WD-20E, activer Suivi avant de commander le premier GoTo. Ceci fait partie de la procédure de sécurité de démarrage de la monture. Mettre à jour et vérifier l'emplacement, la date et l'heure, puis tourner Tracking ON et confirmer son état actif. Voir 5.6 pour les exigences d'initialisation distinctes des limites basées sur les coordonnées.
Gardez les doigts, les mains et toutes les autres parties du corps hors des espaces qui peuvent se fermer dans le corps du support ou entre le support, le télescope et le trépied ou la pilier. Le mouvement à grande vitesse peut combler ces lacunes rapidement et causer des blessures graves. Vérifiez l'itinéraire complet, gardez les gens à l'écart et n'atteignez jamais la configuration en mouvement. Appuyez sur STOP et confirmez que tout mouvement s'est arrêté avant de procéder à un réglage.

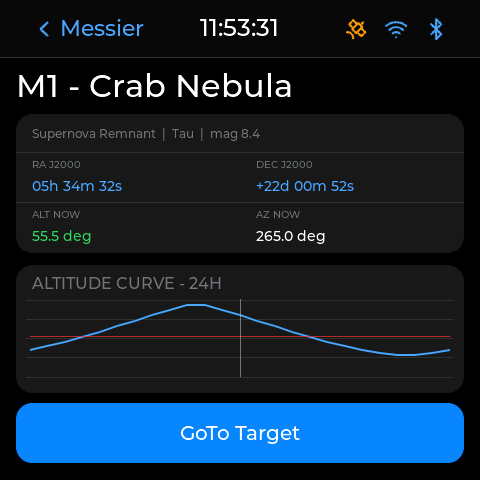

- Ouvrez GoTo sur AHC et choisissez Système solaire, Messier, NGC, Catalogue IC ou Les étoiles nommées.
- Parcourir la liste ou la recherche par nom, numéro, type ou constellation. Vérifiez l'altitude affichée.
- Ouvrez les détails de la cible et revoyez sa courbe d'altitude et ses coordonnées actuelles.
- Confirmer que le temps/l'emplacement est valide et que le chemin de déplacement complet est clair.
- Confirmez Le suivi est activé avant le premier GoTo après l'alimentation.
- Appuyez sur Objectif GoTo et regardez le mouvement physique jusqu'à ce qu'il se termine.
- Vérifier le résultat à l'aide d'un oculaire, d'une caméra ou d'une plaque plausible. Si vous utilisez la solution pour synchroniser le pointage, vérifiez le champ et envoyez effectivement Synchronisation comme décrit ci-dessous.
Sous Horizon signifie que la cible est en dessous de l'horizon configuré et GoTo n'est pas disponible.Temps d'attente signifie que les données de temps requises ne sont pas prêtes. Résoudre la cause plutôt que de contourner la vérification.
S'il y a aucun mouvement GoTo clair, vérifiez d'abord si le suivi a été activé depuis l'alimentation et si la monture reçoit des commandes. Vérifiez également l'état Park, les avertissements et l'état de la cible/motion signalé; une cible proche du pointage actuel peut nécessiter peu de mouvement. Corriger la cause et confirmer l'itinéraire avant de réessayer. Ne pas envoyer à plusieurs reprises GoTo ou désactiver les limites pour forcer le mouvement ; voir 8.5 Problèmes de mouvement et de GoTo.
Synchroniser une position vérifiée
Utilisez Paramètres > Monter > Synchroniser la cible, ou la commande de synchronisation prise en charge par votre logiciel de contrôle, seulement après l'établissement du pointage réel. Une synchronisation indique à la monture quelles coordonnées correspondent à sa pointe actuelle; elle n'effectue pas d'alignement polaire mécanique.
Vérifiez l'identité de la cible, le champ résolu, le cadre de coordonnées et la convention de coordonnées attendue du logiciel. Si une solution est manifestement incompatible avec le ciel ou la position de monture, ne l'appliquez pas. Une mauvaise Sync peut compromettre les limites ultérieures de GoTo et de Meridian, Horizon et Overhead. EC HA Limit et AEB ajoutent une protection dans les limites indiquées; ils ne valident pas ou ne corrigent pas une solution de plaque.
5.6 Suivi
Après la mise en marche, activez Suivi avant le premier déplacement manuel ou GoTo. Mettre à jour et vérifier d'abord lieu, date et heure de la monture. Confirmez le taux sélectionné et l'état de suivi réel de la monture avant de demander le mouvement.
Dans Motion, choisissez sidéral, Lunaire ou Solaire selon le cas, puis utilisez Suivi des opérations. La carte STATUS de Dashboard fournit également un contrôle de suivi dans l'interface de référence.
Initialisation du démarrage et de la limitation des coordonnées
Si le suivi est forcé après le démarrage de avant que l'emplacement et l'heure de la monture aient été mis à jour, Meridian (mode GEM), Horizon et Overhead / Zenith protection n'est pas encore actif basé sur les coordonnées. Ne présumez pas que les valeurs limites enregistrées ou une indication Tracking ON signifient que ces vérifications ont été initialisées.
Pour établir ces protections, mettre à jour et vérifier l'emplacement, la date et l'heure de la monture, puis compléter un GoTo initial, un alignement Sync vérifié ou un plaque résoudre suivie de Sync à la monture précis. Une image résolue seule n'initialise pas le pointage de la monture : l'application doit effectivement envoyer la synchronisation. Vérifiez que les coordonnées déclarées correspondent au pointage physique et que les limites configurées conviennent à la configuration.
Surveillez le mouvement initial et vérifiez physiquement son parcours complet; ne comptez pas sur ces limites de coordonnées pendant l'initialisation. Ne jamais appliquer une Sync devinée ou incorrecte simplement pour activer la protection.
La séquence recommandée est : mise à jour site/heure → activer Suivi → effectuer un GoTo supervisé ou vérifié Sync → vérifier le point et les limites. Un déplacement manuel seul ne remplace pas l'étape GoTo/Sync. EC HA Limit et AEB ont des exigences d'encodeur/de référence et d'étalonnage de charge distinctes; ni valide la solution de coordination du ciel.
Utilisez sidéral pour les étoiles ordinaires et les cibles foncées. Les taux lunaires/solaires sont prévus pour les cibles correspondantes, avec tout guidage supplémentaire géré par la configuration d'observation. Confirmez le taux sélectionné et le statut de suivi actif après GoTo et après un événement de redémarrage ou d'arrêt.
Si le suivi s'arrête de façon inattendue, vérifiez d'abord l'état d'avertissement, les limites, la puissance et les commandes de contrôle. Ne pas élever une limite avant d'établir pourquoi elle s'est arrêtée.
5.7 Guide
Dans Mode GEM, l'encodeur RA améliore la rétroaction du lecteur, mais il ne peut corriger la dérive lente causée par un axe polaire physiquement mal aligné. La vision et la flexion optique affectent également le guidage. Visez l'erreur d'alignement polaire inférieur à 2 minutes d'arc (2′) et suivez le contrôle de la stabilité de l'axe polaire, en particulier avec de lourdes charges optiques. Déterminer si le guidage est nécessaire à partir des images réelles, de la durée d'exposition et de l'échelle d'image. Pour l'opération AltAz, considérez également le limitation de la rotation sur le terrain.
Pulse à travers ASCOM/INDI
Pour l'imagerie informatique ordinaire, utilisez impulsion guidant la connexion ASCOM ou INDI de la monture. L'appareil-guide envoie des images à l'ordinateur par USB; l'application de guidage envoie des commandes de correction via le pilote de monture. Un câble ST4 séparé est normalement inutile. Vérifier d'abord les données d'observation, l'alignement polaire, le pointage et le Suivi des exigences de démarrage.
Windows et PHD2
- Compléter le Installation du pilote Windows: CP2102 / CP210x VCP, Plateforme ASCOM et le Pilote télescope OnStep. Installez séparément PHD2 et le pilote pris en charge par la caméra guide. PHD2 ne remplace pas le pilote ASCOM de la monture.
- Connectez le port PC de la monture par USB, actionnez la monture à partir de son alimentation en DC, et vérifiez la connexion OnStep comme décrit dans 4.5.
- Créez un profil d'équipement PHD2. Sélectionnez la caméra de guidage et entrez sa Taille du pixel, la longueur focale du guide optique et la vitesse du guide réelle de la monture. Avec un guide hors axe (OAG), utilisez la longueur focale efficace du télescope d'imagerie.
- Dans Connecter les équipements, sélectionnez le Pilote télescope OnStep ASCOM sous Monter, puis vérifiez ses paramètres de connexion. Utilisez l'arrangement de lecteur partagé pris en charge si N.I.N.A. ou une autre application est également connectée; voir demandes multiples. Pour cette route de guidage d'impulsions, ne choisissez pas Sur caméra, qui envoie des corrections via la sortie ST4 d'une caméra.
- Connectez la caméra et montez dans PHD2. Vérifiez que les coordonnées de monture et les informations côté pilier sont disponibles, le taux de guidage sélectionné est en accord avec la monture, et Suivi sidéral est actif.
- Concentrez la caméra guide, prenez des cadres noirs appropriés, choisissez une étoile guide insaturée et remplissez le Contrôles d'étalonnage. Réglez le Option flip DEC avant l'étalonnage.
- Commencez à guider. Inspectez les corrections RA/DEC et RMS dans arcsecondes, puis vérifiez les formes réelles de l'étoile image-caméra. Une fois que le guidage est stable, connectez le contrôle PHD2 de l'application d'imagerie pour le dithering et le setting.
Les détails de sélection des équipements sont dans le Guide de connexion PHD2. La sélection d'un monture ASCOM relie le guidage au pilote du télescope; il ne valide pas automatiquement l'heure, l'emplacement ou les limites de la monture.
KStars / StellarMate et PHD2
Pour l'imagerie WD-20E avec KStars / Ekos / StellarMate, ce manuel recommande PHD2 comme guide externe. Ekos a également un guide interne. L'examen d'étalonnage de PHD2, l'assistant de guidage et les journaux fournissent un workflow cohérent pour vérifier les performances de guidage de ce monture.
- Configurez la monture dans le profil d'équipement Ekos en WARPDRIVE, ou LX200 OnStep le cas échéant; suivez 4.2. Ajouter la caméra de guidage requise et démarrer les appareils INDI.
- Dans PHD2, sélectionnez la caméra et Mont INDI en utilisant le même serveur INDI et le périphérique WARPDRIVE / LX200 OnStep déjà lancé. Évitez de démarrer un second pilote qui ouvre indépendamment le port série de la monture. Si l'appareil utilise plutôt une connexion native, laissez PHD2 posséder cette connexion.
- Configurez le profil d'équipement et l'étalonnage de PHD2 comme ci-dessus. Activez Outils > Activer le serveur pour qu'Ekos puisse contrôler PHD2.
- Définissez le guide du profil Ekos sur PHD2 et entrez l'hôte et le port PHD2. Utilisez les valeurs par défaut locales lorsque les deux fonctionnent sur un même ordinateur; utilisez l'hôte PHD2 réel lorsqu'ils fonctionnent sur différents ordinateurs. Le terminal de contrôle PHD2 est séparé du serveur INDI et des terminaux de commande de monture AHC.
- Avec PHD2 configuré et exécuté, utilisez Connexion dans le module Guide d'Ekos. Confirmez l'étalonnage et le guidage, puis testez la dilution et le tassement avant une séquence de capture sans surveillance. Exécutez un guide à la fois; ne laissez pas PHD2 et le guide interne Ekos émettre des corrections concurrentes.
Voir le Workflow externe StellarMate-PHD2. Les mises en page de l'application et les intégrations externes-guides prises en charge varient selon la version installée.
Contrôles d'étalonnage et de guidage PHD2
Obtenir un étalonnage fiable
L'étalonnage mesure la façon dont les impulsions guide déplacent une étoile dans l'image guide. Un calibrage sonore est essentiel : en mode GEM, le Les directions RA et DEC mesurées doivent normalement être proches de la perpendiculaire.. Consultez les détails d'étalonnage et les avertissements de PHD2; n'acceptez pas un résultat souvent médiocre simplement parce que vous pouvez commencer à guider.
- Choisissez soigneusement le champ d'étalonnage. Utilisez un champ dégagé près du équateur céleste et méridien, avec une altitude suffisante et un dégagement mécanique sûr. Évitez de calibrer près d'un pôle céleste, où le mouvement apparent RA devient petit. L'assistant d'étalonnage de PHD2 peut aider à sélectionner un champ approprié. Ne pas franchir une frontière méridien dangereuse juste pour atteindre un point d'étalonnage préféré.
- Entrez les valeurs réelles de l'équipement. Vérifiez la longueur focale du guide, la taille du pixel/colonne et le taux de guidage réel de la monture. Utilisez la calculatrice étape d'étalonnage de PHD2 pour obtenir une valeur de départ. Revérifier l'étalonnage après avoir modifié l'orientation de la caméra-guide, l'optique-guide, le binning ou le taux de guidage.
- Régler la durée de l'étape en fonction du résultat. Si l'étoile se déplace en réponse aux impulsions mais que l'étalonnage échoue parce que le voyage est insuffisant, augmenter Étape d ' étalonnage (ms) et réessayer dans un champ approprié. Cela augmente la durée de chaque impulsion d'étalonnage. Si le mouvement est excessif et que l'étalonnage se termine en trop peu d'étapes, réduisez-le. Une étape plus longue ne peut pas fixer une connexion non sensible, une sortie de guidage désactivée ou une obstruction mécanique.
- Étudier les pistes non orthogonales ou incohérentes. Vérifiez le signal d'étoile, la saturation, l'alignement polaire, la vitesse de guidage, la traînée de câble et le mouvement mécanique. Vérifier si les deux axes répondent correctement. Ne pas utiliser une hypothèse d'orthogonalité ou des impulsions de plus en plus longues pour cacher un mauvais calibrage.
PHD2 guide d'étalonnage et paramètres avancés de guidage expliquent le calcul des étapes, les avertissements d'étalonnage et les outils de révision.
Échantillonnage de caméra-guide et qualité des étoiles
Le prélèvement angulaire de la caméra de guidage, mesuré en arcsecondes par pixel, affecte la mesure fiable des petites erreurs de suivi. Il est séparé du temps d'exposition de la caméra:
Guide image scale (arcsec/pixel)
= 206.265 × pixel size (µm) × binning factor / guide focal length (mm)
Par exemple, 3,75 μm de pixels à 120 mm de longueur focale donnent environ 6.45 arcsec/pixel à 1×1 binning; à 240 mm, les mêmes pixels donnent environ 3.22 arcsec/pixel.
Pour un Contrôle préliminaire du prélèvement, utilisez un quart d'un pixel guide comme un mouvement sous-pixel illustratif. Ceci est proche de l'hypothèse d'exactitude centroïde de 0,2 pixels utilisée dans un Open PHD Calcul de la communauté de guidage, mais il n'est pas un RMS de guidage mesuré ou garanti. Convertir le mouvement supposé en un angle:
Angle corresponding to 0.25 guide pixel (arcsec)
≈ guide image scale (arcsec/pixel) ÷ 4
Avec les exemples ci-dessus, 0,25 pixel correspond à 1.61 secondes d'arc à 6.45 arcsec/pixel et 0,81 arcseconde à 3.22 arcsec/pixel. À 6,45 arcsec/pixel, un déplacement de 1 arcseconde n'est qu'environ 0,16 pixel; une hypothèse d'un quart de pixel ne fournit pas suffisamment de marge de mesure pour cette cible. A 4 arcsec/pixel, 1 arcseconde correspond à 0,25 pixel, donc 4 arcsec/pixel ou plus fin n'éclaircit que cette vérification préliminaire, pas une prédiction que la monture guidera à 1 arcseconde RMS.
Ne pas assimiler la précision de mesure du centroïde avec le RMS de guidage final. PHD2 guide-log tutoriel utilise un déplacement de 0,3 pixel comme exemple de conversion de pixels en arcsecondes; ce n'est pas un rapport de performance universel. La répétabilité du centroïde dépend de la taille et de l'échantillonnage des étoiles, du rapport signal-bruit, de la vue, de l'exposition et de l'utilisation de plusieurs étoiles guides. Le suivi, la flexibilité et le comportement de correction affectent également les formes d'étoiles RMS et imagerie-caméra mesurées. PHD2 avertit que les résultats de guidage peuvent souffrir lorsque l'échelle d'image de guidage dépasse 2,5 arcsec/pixel; voir sa lignes directrices pour la mise au rebut et l'échantillonnage. Pour un but d'environ 1 arcseconde RMS, choisissez un échantillonnage plus fin là où c'est pratique, puis validez le résultat en arcsecondes à l'aide d'un log guide et des étoiles imagerie-caméra. PHD2 Guide des meilleures pratiques suggère environ 1 arcseconde RMS comme cible initiale et évalue au moins 15 minutes de données de guidage.
Évitez de combiner grands pixels avec optique guide très courte lorsque vous visez un RMS fiablement faible, en particulier avec un télescope d'imagerie échantillonné finement. L'échantillonnage grossier et les étoiles sous-échantillonnées peuvent limiter la mesure du centroïde. PHD2 peut mesurer le mouvement du sous-pixel, de sorte qu'un pixel de guidage n'est pas un plancher de précision dure; il n'y a pas de formule universelle qui prédise le guidage final RMS à partir de l'échelle d'image seule.
Entrez la bonne taille de pixel, la longueur focale et le binning de sorte que le SGR de seconde d'arc rapporté est significatif. Conservez les étoiles bien concentrées et insaturées, utilisez la correction de cadre sombre / pixel chaud appropriée, et évaluez le guidage contre les formes d'étoiles et l'échelle d'image de la caméra d'imagerie. Un petit SGR basé sur des pixels ne démontre pas à lui seul un suivi précis. Voir le Caméra-guide PHD2 et discussion d'échantillonnage.
Câbles et contrôles de performance
Caméra sécurisée et câbles d'alimentation afin qu'ils ne tirent pas sur la caméra de guidage, le télescope ou la monture. Laisser le relâchement contrôlé pour les deux côtés de la pilier et l'ensemble de la route flip, sans boucles qui peuvent attraper sur un bouton ou trépied. La traînée de câble peut fausser l'étalonnage et provoquer des excursions de guidage; l'agressivité croissante n'enlève pas la cause physique. Arrêter le mouvement avant de déplacer les câbles. Voir 3.8 Acheminement des câbles.
Une fois que l'étalonnage est sonore, utilisez PHD2 Assistant directeur pour évaluer les paramètres de configuration et de guidage. Modifier un paramètre à la fois et tenir des journaux. Vérifiez voir, vent, focus, signal stellaire, flexion et alignement polaire avant de modifier les paramètres moteurs. La rétroaction de l'encodeur n'est pas une raison de copier les paramètres PID ou backlash d'un autre monture. Voir 8.6 Suivi et orientation des problèmes.
Sortie DEC après un flip méridien
Pour le Profil WD-20E PHD2, WarpAstron recommande de vérifier Retour Dec sortie après méridien flip dans Paramètres avancés(le bouton cerveau)> Guide. Réglez-le avant l'étalonnage; modifier l'option efface l'étalonnage existant, donc recalibrer ensuite.
Cette option contrôle comment PHD2 ajuste sa cartographie d'étalonnage DEC après un retournement. Il ne déclenche pas de retournement, ne modifie pas les limites mécaniques de la monture ou ne configure pas son encodeur. La polarité correcte dépend du firmware de monture installé et du comportement du pilote. Vérifiez-le avec Outils > Étalonnage du méridien, ou un premier tour supervisé suivi d'une vérification que les corrections DEC renvoient l'étoile vers la position de verrouillage. PHD2 outil de calibrage et Réglage de la bascule DEC décrivent cette vérification.
Assurez-vous que le pilote ASCOM/INDI fournit des informations valides côté pilier afin que PHD2 puisse ajuster l'étalonnage au moment approprié. Si les erreurs DEC croissent après un retournement, arrêtez de guider, vérifiez les rapports côté pilier et l'option DEC, puis obtenez un étalonnage correct avant de reprendre. N'essayez pas de surmonter les corrections inversées en augmentant l'agressivité. Coordonnez la programmation de l'application d'imagerie avec 5.8 et Limites méridiennes.
ASIAIR et autres applications de guidage
Utilisez le Profil et connexion de monture ASIAIR pris en charge, connectez la caméra de guidage et entrez le longueur réelle de focale du guide. Avec un OAG ou un capteur de guidage intégré utilisant le télescope d'imagerie, utilisez la distance focale efficace de ce télescope. Vérifiez la taille et le binning du pixel où l'application offre ces paramètres, la focalisation et le signal de l'étoile guide, le taux de guidage de la monture et le suivi actif.
Prêtez une attention particulière à Étape d'étalonnage, généralement exprimé en millisecondes. Il s'agit de la durée de l'impulsion d'étalonnage, et non de l'exposition au guide ou du Durée max RA / DEC utilisé pour limiter les corrections normales. Choisissez-le pour l'optique de guide, l'échelle de caméra et le taux de guide:
| Comportement d'étalonnage | Décision |
|---|---|
| L'étoile bouge, mais le mouvement est trop petit pour terminer l'étalonnage | Vérifiez le champ et le taux de guidage, puis augmentez la durée de l'étape d'étalonnage. |
| L'étoile se déplace trop loin par étape ou l'étalonnage a trop peu d'échantillons | Réduire la durée de l'étape d'étalonnage et répéter. |
| Pas de mouvement d'étoile malgré les impulsions | Vérifiez le suivi, l'itinéraire de guidage sélectionné, la connexion et le mouvement autorisé avant d'augmenter la durée. |
| Mauvaise direction RA/DEC ou résultat instable | Vérifiez la sélection des champs, la qualité des étoiles, les câbles et la configuration physique; répétez un calibrage valide avant l'imagerie. |
Ne copiez pas un seul numéro d'étape d'étalonnage à partir d'une caméra ou d'un guide-scope différents. Recalibrer après les changements d'équipement pertinents, et vérifier la manipulation de l'étalonnage et la récupération de guidage après le premier flip méridien. Utilisez l'approche d'exposition ci-dessous lorsque l'application le soutient. Les étiquettes ASIAIR et les commandes disponibles varient selon la version; consultez le Manuels ZWO pour le produit installé.
Encodeur RA et expositions guides
Le WD-20E de Encodeur absolu d'axe de sortie RA réduit considérablement l'erreur périodique de la transmission. Les montages à ondes de déformation avec des erreurs de transmission résiduelles plus importantes utilisent souvent des expositions guide autour de 1 seconde pour suivre ces erreurs. La rétroaction de sortie de la série EC permet d'évaluer une exposition de guide plus longue, ce qui donne plus de temps à la moyenne des fluctuations atmosphériques.
Pour WD-20E, commencer par évaluer une exposition-guide de 3 secondes, puis essayez 5 secondes si le signal étoile et le comportement résiduel de suivi le permettent. Comparez plusieurs intervalles fixes et la qualité réelle de l'image. Les expositions plus longues peuvent réduire les corrections inutiles à voir; les raccourcir si la dérive ou les perturbations réelles nécessitent une réponse plus rapide. L'exposition au guide 3 ou 5 secondes sont des points de départ, pas des exigences fixes ou un SMR garanti. est séparée de l'exposition de la caméra d'imagerie et de la durée de l'impulsion d'étalonnage. Voir Recommandations directrices de PHD2.
Il n'est pas nécessaire de définir séparément la coordination encodeur-versus-guider. Le système d'encodeur WD-20E fait partie de l'unité de commande intégrée : l'encodeur de sortie reste actif pendant que le lecteur reçoit des corrections de guidage. Les commandes guides normales et les retours d'encodeurs fonctionnent ensemble au sein du lecteur; il ne s'agit pas de deux corrections indépendantes qui doivent être commutées entre elles. Gardez la configuration normale de l'encodeur et ajustez le guidage à travers les paramètres pris en charge par l'application de guidage.
La rétroaction de l'axe de sortie ne peut pas mesurer la vue atmosphérique, la flexion optique ou le désalignement de l'axe polaire. Il n'élimine pas la nécessité d'un calibrage du son, d'un échantillonnage approprié de caméras de guidage, de la gestion des câbles ou des contrôles d'alignement polaire au début de cette section.
Guide optionnel RJ12 / ST4
Pour les équipements qui nécessitent spécifiquement un port guide standard RJ12 ST4, obtenir le Convertisseur de type C à RJ12 compatible WarpAstron supplémentaire. Contactez Support WarpAstron ou support@warpastron.com pour obtenir des instructions de compatibilité, d'achat et de connexion. N'utilisez que le convertisseur approuvé pour le connecteur et la broche WD-20E/AHC; un câble générique USB-C-à-RJ12 n'est pas un substitut.
Pour la plupart des configurations d'imagerie, préférez le Déroulement d'orientation USB largement utilisé: la caméra de guidage se connecte à l'ordinateur par USB, et PHD2 ou un autre guide envoie des corrections impulsion-guide à la monture sur sa connexion USB ASCOM/INDI. Cela ne nécessite pas de convertisseur RJ12 ST4. Réservez la route RJ12 pour les équipements qui l'exigent, comme un guide solaire dédié compatible.
Si vous utilisez RJ12 ST4 avec PHD2, sélectionnez Sur caméra et fournissez une connexion Aux Mount appropriée pour les informations de pointage et de pilier lorsque supporté. Sans ces données, suivez la procédure manuelle d'étalonnage/dérapage de PHD2 plutôt que de supposer un réglage automatique. Ne laissez pas les contrôleurs ST4 indépendants et les contrôleurs d'impulsions envoyer des corrections concurrentes.
5.8 Retours méridiens
Un GEM peut changer de côté pour continuer à suivre une cible en toute sécurité. La programmation de l'application d'imagerie, les paramètres méridiens de la monture et les limites EC HA Limit doivent fonctionner ensemble.
Un réglage d'altitude/meridienne ou une limite d'encodeur ne peuvent pas vérifier la clairance de chaque accessoire. Supervisez le premier basculement après avoir modifié l'équipement ou les réglages des limites, et restez prêt à appuyer sur STOP.
- Vérifiez quel système lance le flip: Monter le comportement ou la séquence de l'application d'imagerie.
- Lisez les paramètres méridiens est/ouest et comprenez si l'interface utilise des degrés, des minutes ou une autre convention. Un angle d'une heure correspond à 15°.
- Disposer le flip prévu de sorte que le comportement méridien ordinaire se produit avant la limite finale EC HA, avec la clairance physique et l'arrêt.
- Vérifiez l'itinéraire complet du télescope, du contrepoids et du câble des deux côtés.
- Supervisez le premier tour avec la configuration réelle de l'équipement.
- Après l'achèvement, confirmer le côté du pilier, la position de la cible, le suivi et la récupération en fonction du flux de travail d'imagerie.
Si un flip est refusé, inspecter Park/état, fenêtre méridien, limites d'altitude et EC HA Limit plutôt que d'émettre à plusieurs reprises GoTo. Voir Chapitre 06.
5.9 Stationnement et arrêt
Park déplace la monture vers sa position d'arrêt/d'arrêt.Home établit une référence physique. Le position par défaut de l'usine Park est physiquement la même que Home, mais les commandes restent distinctes même lorsque leurs destinations coïncident. Vérifiez que l'itinéraire de déplacement complet est sûr pour le télescope, contrepoids et câbles installés.
Avant le premier Park de la session, synchroniser le temps d'observation et le site, puis la plaque résolvent et Synchroniser la position résolue avec la monture. Confirmer le pointage réel et les coordonnées déclarées sont d'accord. L'alignement polaire vise l'axe RA; Home établit une référence. Ni seul ne confirme la solution de coordonnées célestes actuelle requise pour la procédure Park. Si la monture a été déplacé, redémarré avec une référence incertaine ou repositionné mécaniquement, déterminez de nouveau les coordonnées avant de commander Park.
- Arrêtez la séquence d'imagerie et guidez.
- Confirmez la position attendue de Park et son itinéraire de déplacement complet. Si sa destination est incertaine, ne délivrez pas Park tant qu'elle n'a pas été vérifiée.
- Sélectionnez Park et attendez l'achèvement. Vérifier l'état d'arrêt/de stationnement et la position réelle.
- Déconnecter les applications de contrôle afin qu'elles ne puissent pas redémarrer le mouvement.
- Supporter ou réduire la charge nécessaire pour maintenir la perte de puissance, puis désactiver.
Pour la prochaine session, vérifiez la configuration physique avant Débarquer. Ne présumez pas qu'un état Park précédemment enregistré représente toujours la configuration si la monture a été déplacé, démonté ou repositionné mécaniquement.
5.10 Commutateur entre GEM et AltAz
GEM(équatoriale allemande) et AltAz (altazimuth) utilisent différents axes et coordonnées de suivi. Terminez la conversion mécanique, sélectionnez le mode correspondant dans AHC et redémarrez la monture avant de commander un mouvement normal. Changer le mode logiciel ne tourne pas physiquement le mécanisme de latitude ou réoriente la selle.
| Configuration | GEM | AltAz |
|---|---|---|
| Configuration de latitude mécanique | Environ la latitude absolue d'observation, avec l'axe RA orienté vers le pôle céleste approprié | 90°, avec un support de niveau de sorte que l'axe azimut soit vertical |
| Orientation de la selle recommandée | Orientation équatoriale normale | Reindexer la selle déchargée 90° pour que le télescope soit horizontal à la position zéro par défaut |
| Référence initiale | Vérification de GEM Home, puis vérification de l'alignement polaire et du pointage | Zéro par défaut : télescope vers le horizon nord, azimut 0°, altitude 0° |
| Mode AHC après redémarrage | GEM | AltAz |
Arrêtez le suivi, le guidage, GoTo, le hooming et le stationnement. Déconnecter les applications qui peuvent commander le mouvement. Retirez le télescope et les charges attachées avant de changer la latitude grossière ou d'enlever les vis de monture de selle. Maintenez le support fixé à un support stable, supportez le corps ou la selle pendant que ses attaches sont relâchées, et éteignez la puissance de monture pour le travail mécanique. Ne desserrez jamais ces attaches avec le télescope installé.
Conversion mécanique en AltAz
- Avec le mouvement stoppé, enregistrez le mode actuel, les limites pertinentes et l'état Park. Retirez la charge optique et toute charge de contrepoids avant de libérer le mécanisme de latitude.
- Niveau le soutien. Avec l'alimentation de monture désactivée, suivez le procédure de latitude grossière pour sélectionner une plage qui comprend 90°, puis utilisez le réglage fin pour atteindre cette configuration. Maintenez le corps pris en charge; alignez complètement le trou de vis de portée et sécurisez complètement la vis de portée et les serrures. Ne forcez pas un régulateur à sa limite de déplacement.
- Pour l'orientation de monture AltAz recommandée, réindexer mécaniquement la selle de queue de dos déchargée à 90° comme décrit ci-dessous.
- Vérifiez la fixation de la selle et la stabilité du support avant de réinstaller le télescope. Les câbles d'itinéraire pour le nouvel arrangement et vérifier le trajet en altitude/azimut, y compris le dégagement en dessous et derrière le télescope.
Reindexer la selle de queue de dos à 90°

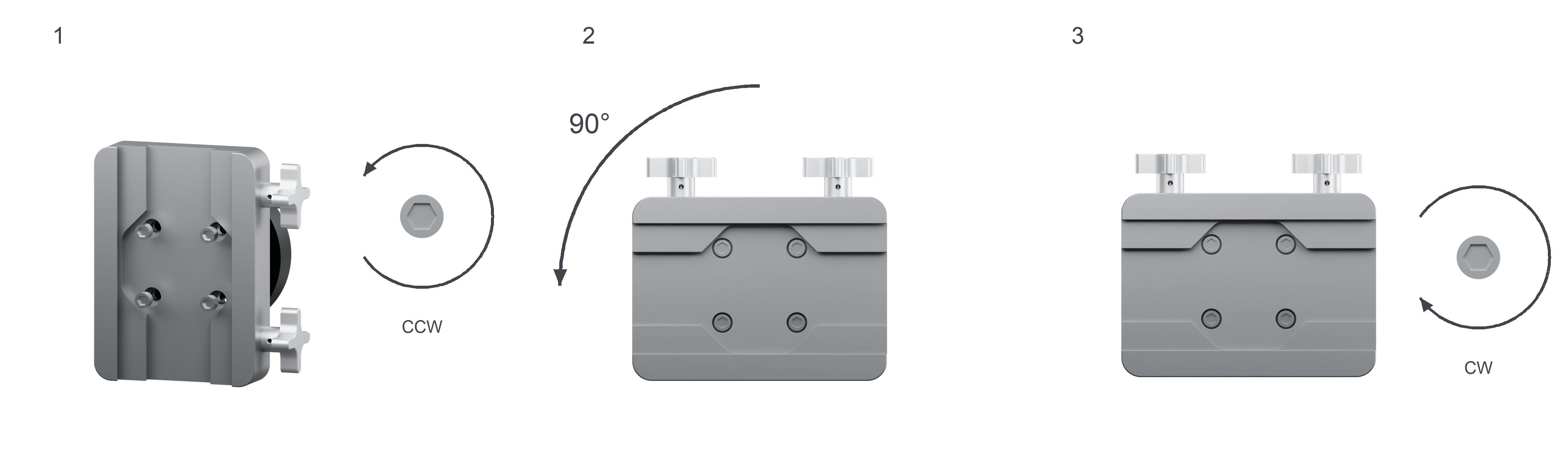

La conversion illustrée utilise le quatre vis de monture de selle M6, et non les deux boutons de serrage de queue de colombier qui maintiennent le télescope.
- Soutenir la selle déchargée et retirez les quatre vis de fixation de selle M6 avec une clé hexagonale manuelle correctement ajustée. Dans le sens contraire des aiguilles d'une montre, la vis se détache de sa tête.
- Faites pivoter la selle 90° vers l'orientation AltAz illustrée et alignez les trous de monture. Réorientez la selle à son interface de monture; n'utilisez pas une commande moteur DEC ou modifiez l'étalonnage de l'encodeur Home pour imiter cette conversion.
- Référez le Vis M6 original compatible, démarrez-les à la main et sécurisez les quatre uniformément. Dans le sens horaire resserre une vis lorsqu'elle est vue de sa tête. Vérifier que la selle ne peut pas soulever ou rock avant d'installer le télescope.
Ne pas forcer une vis dans un trou mal aligné ou utiliser une longueur de vis différente sans confirmer sa compatibilité. Si la selle n'est pas complètement assise ou si les attaches ne s'activent pas librement, arrêtez-vous et vérifiez l'arrangement avant d'ajouter le télescope ou d'alimenter le support.
Sélectionnez le mode sur AHC
Après le travail mécanique est terminé et toutes les fixations sont sécurisées:
- Alimentez la monture et connectez AHC. Continuez le suivi et ne démarrez pas un GoTo, Home ou Park tout en changeant de mode.
- Ouvrez Paramètres > Monture > Mode. Lire Actuellement pour identifier le mode actuellement utilisé.
- Sélectionnez AltAz pour la configuration convertie, ou GEM lors du retour à l'opération équatoriale.
- Appuyez sur Enregistrer et appliquer. La valeur Suivant identifie le mode sélectionné pour le prochain démarrage de monture.
- Dans la boîte de dialogue Redémarrer Mount ?, appuyez sur Redémarrer pour redémarrer la monture et appliquer la modification. Si vous sélectionnez Plus tard, le mode courant reste actif jusqu'à ce que la monture redémarre ; n'utilisez pas la nouvelle configuration physique en utilisant l'ancien mode.
- Attendez que la monture se reconnecte, rouvre Paramètres > Monture > Mode et vérifie que Actuellement corresponde maintenant à l'arrangement prévu. Revérifier l'heure, l'emplacement et le fuseau horaire après la reconnexion.
AHC nécessite un monture au ralenti connecté pour les modifications de mode; le déplacement, le homochage ou le stationnement doit être terminé ou arrêté en premier. Un paramètre en attente d'enregistrement n'est pas une confirmation que le mode actif a changé.
Par défaut est une option distincte marquée Config.h par défaut (GEM + axes) dans l'interface AHC de référence. Il restaure les paramètres de configuration par défaut, y compris les paramètres d'axe. Utilisez GEM pour un retour normal à l'opération équatoriale; ne traitez pas Default comme un mode interchangeable.
AltAz position zéro et premiers contrôles
Avec un support de niveau et l'orientation de la selle 90° recommandée, le position zéro AltAz par défaut a le télescope pointé horizontalement vers le horizon nord: azimut 0° et altitude 0°. Visez vers le vrai nord plutôt que de supposer une lecture de boussole non corrigée est exacte.
Les deux angles décrivent différentes choses : 90° est la configuration de latitude mécanique de la monture ;0° altitude est l'élévation du télescope au-dessus de l'horizon à la position zéro par défaut. Reindexer la selle rend son orientation de monture conforme à cette référence attendue.
- Vérifier Actuellement: AltAz, un support de niveau, une fixation sécurisée selle/téléscope et des données plausibles sur le temps/site.
- Vérifiez l'orientation initiale physique par rapport à la référence par défaut de l'horizon nord. Si un retour Home est nécessaire, n'utilisez le Procédure Home qu'après avoir vérifié son itinéraire complet et supervisez le mouvement. Si l'orientation résultante est en désaccord, résolvez l'arrangement mécanique ou la référence avant la normale GoTo; ne sauvegardez pas une position d'encodeur arbitraire Home pour masquer l'écart.
- Consultez le Paramètres de sécurité. Dans l'interface AHC de référence, EC/HA et méridien ne sont pas disponibles dans AltAz. Consultez séparément AEB, les limites de l'horizon/de l'horizon et toutes les autres protections disponibles; les paramètres GEM n'établissent pas en eux-mêmes un voyage sécurisé AltAz.
- Inspectez l'itinéraire de mouvement complet avant tout Home ou GoTo. Après vérification du site/temps, activer Suivi avant le premier déplacement manuel ou GoTo, puis utiliser des commandes manuelles courtes et à basse vitesse et superviser le mouvement, en gardant les doigts hors des points de pincement.
- Vérifier le pointage avec la procédure d'alignement/sync AltAz prise en charge par le contrôleur ou l'application de contrôle avant GoTo normale ou Park dépendante des coordonnées. Revérifier le suivi après l'essai; un monture à niveau et une position initiale orientée vers le nord ne sont pas un étalonnage de pointage complet.
Le suivi ordinaire AltAz change l'altitude et l'azimut pour suivre une cible, mais le champ du ciel tourne par rapport à une caméra fixe. Considérez cette rotation lors du choix des temps d'exposition et de l'équipement d'imagerie; le mode changeant ne rend pas la configuration équivalente au suivi GEM aligné sur les polaires.
Retour à GEM
- Arrêtez tous les mouvements et l'imagerie, débranchez les sources de commande, supprimez les charges optiques et contrepoids, et éteignez la puissance de monture avant de libérer les attaches mécaniques.
- Soutenir la selle déchargée et inverser le réindexation à 90° pour rétablir son orientation normale GEM. Référez et sécurisez les quatre Vis de monture M6.
- Suivez le procédures de latitude grossière/fine pour rétablir la latitude d'observation appropriée. Visez l'axe RA au pôle céleste nord ou sud selon le cas; un changement de latitude doit rester déchargé.
- Sécurisez toutes les attaches, réinstallez le télescope et tous les contrepoids requis, et revérifiez la stabilité et la clairance. Sur AHC, sélectionnez GEM > Enregistrer et appliquer > Redémarrer, puis validez Actuellement: GEM après la reconnexion.
- Vérifier le temps/site, compléter le Contrôles Home, effectuer le alignement polaire et suivre le Séquence d'initialisation des limites de suivi et de coordination avant le fonctionnement normal. Établir le pointage vérifié avant Park. Revérifier les paramètres EC HA Limit, AEB et méridiens pour l'arrangement restauré, et vérifier la route Park avant utilisation.
Le passage à GEM ne remplace pas l'alignement polaire ni ne valide une solution de coordonnées conservée depuis la session AltAz.
