Installation des logiciels et connexions

WD-20EPFirmware: Construction de monture WD-20EP; référence d'interface AHC 1.1.0

WD-20EP utilise le Système de contrôle OnStepX, avec la prise en charge des commandes OnStepX et la configuration d'exécution compatible via le firmware fourni. Cela permet de contrôler les clients OnStep ASCOM, INDI et LX200 pris en charge. Pour le système de commande sous-jacent et les concepts de configuration, voir le OnStep / Wiki OnStepX.

Les instructions génériques OnStepX décrivent de nombreuses constructions de contrôleur. Appliquer les procédures de ports, de paramètres et de firmware dans ce manuel WD-20EP à votre monture; la disponibilité des commandes dépend du firmware installé. WarpAstron spécifique EC HA Limit et AEB sont expliqués dans Chapitre 06.

Dans ce chapitre

• 4.1 Choisir une méthode de contrôle
• 4.2 Installer les pilotes et les logiciels
• 4.3 Connexions filaires
• 4.4 Connexions sans fil
• 4.5 Ajouter la monture au logiciel de contrôle
• 4.6 Utiliser plusieurs applications
• 4.7 Déconnecter et reconnecter
• 4.8 Configurer et utiliser N.I.N.A.
  • Connectez la monture
  • Synchronisation de l'heure et de l'emplacement
  • Résoudre et guider les plaques
  • Meridian flips
• 4.9 Alimentation et données sur la selle
  • Caractéristiques des ports et choix du câble
  • Configurations d’alimentation courantes
  • Installation et vérification
  • Port B comme liaison PC

4.1 Choisir une méthode de contrôle

Configuration	Chemin de connexion
AHC seul	AHC → câble de contrôleur fourni → interface de contrôleur de monture
Fenêtres / N.I.N.A.	N.I.N.A. → pilote OnStep ASCOM → câble de données USB → monter le port PC; voir 4.8.
StellarMate / KStars / Ekos	Profil d'équipement → pilote WARPDRIVE→ monter le port PC ou la connexion TCP prise en charge.
Autres clients INDI	Pilote WARPDRIVE ou LX200 OnStep→ monter le port PC ou la connexion TCP prise en charge.
ASIAIR	Profil de monture OnStep → Câble de données USB → Interface PC
Mini-PC sur B	Mini-PC compatible ← un câble USB-C vers C capable de données ← alimentation sur B et canal série de monture indépendant ; voir 4.9.
Client sans fil	Compatible client TCP OnStep/LX200 → AHC Wi-Fi → connexion connectée AHC à la monture

AHC fournit les fonctions WD-20EP annoncées et sans fil GPS. Il doit rester connecté à la monture pour son pont sans fil pour relayer les commandes de monture. L'intégration de son réseau Wi-Fi n'est pas la même que l'ouverture d'une connexion de contrôle de monture.

Pour StellarMate, connectez le port PC de la monture à l'ordinateur StellarMate par USB, créez un profil d'équipement et sélectionnez WARPDRIVE comme monture. Démarrez le profil, ouvrez les paramètres de connexion INDI de la monture, sélectionnez le périphérique série détecté et vérifiez la connexion avant le mouvement. Le Listage StellarMate WARPDRIVE identifie son pilote sous-jacent comme LX200 OnStep ; voir la procédure de profil détaillée dans 4.2.

Commencez par une connexion filaire et vérifiez l'état de monture avant d'introduire des applications supplémentaires ou un contrôle sans fil.

4.2 Installer les pilotes et les logiciels

Windows / ASCOM

Le pilote série USB, la plate-forme ASCOM et le pilote télescope OnStep sont trois exigences distinctes. Installez ou validez les trois avant de configurer l'application d'imagerie.

1. 1. CP2102 / CP210x VCPPilote série USB → port COM détecté
2. 2. Plateforme ASCOMInterfaces et outils communs
3. 3. pilote OnStep ASCOMConnexion et réglages spécifiques à la monture
4. 4. Application d'imagerieN.I.N.A. ou un autre client ASCOM

1. Obtenez les paquets pris en charge de Page logicielle de WarpAstron. Pour le pilote série, utilisez le Paquet Silicon Labs CP210x VCP, qui prend en charge l'interface CP2102 USB-to-Serial. Si un pilote compatible de travail est déjà installé, confirmez-le plutôt que de le réinstaller inutilement.
2. Avec la monture sécurisé et les câbles connectés, l'alimenter à partir de son alimentation en courant continu séparée. Connectez PC à l'ordinateur avec un câble de données USB. Dans Gestionnaire de périphériques > Ports (COM & LPT), identifiez Laboratoires de silicone CP210x et enregistrez son numéro COM. Résoudre toute erreur de pilote ou port manquant avant de continuer.
3. Installez un Plateforme ASCOM compatible. Cela fournit les interfaces et les outils de diagnostic; il ne remplace pas le pilote du télescope.
4. Installez le Pilote télescope OnStep pris en charge. Redémarrez l'application ou Windows si un installateur le demande. Une mise à jour de firmware de monture est une opération séparée et n'est pas nécessaire seulement pour installer un pilote PC.
5. Ouvrez la configuration du pilote comme décrit dans 4.5, sélectionnez le port COM enregistré et vérifiez l'état avant de commander le mouvement. Installez N.I.N.A. ou votre application d'imagerie choisie après que la pile de pilote requise soit prête.

INDI / StellarMate / KStars / Ekos

Utilisez une distribution INDI prise en charge par votre ordinateur d'astronomie. WARPDRIVE est la sélection de monture WarpAstron;LX200 OnStep est une sélection de pilotes compatible alternative. Ces noms renvoient au pilote/profil INDI, qui communique avec la monture en utilisant son interface de commande OnStep/LX200. Ne sélectionnez pas deux pilotes de monture pour la même connexion physique.

1. Connectez le port PC de la monture à un port USB sur l'ordinateur StellarMate ou INDI. Sécurisez et alimentez la monture séparément.
2. Dans le profil d'équipement de StellarMate, ou dans le KStars Éditeur de profil Ekos, ajoutez WARPDRIVE comme monture/téléscope. Si cette entrée n'est pas disponible dans la distribution installée, sélectionnez LX200 OnStep. Ajoutez l'appareil photo et le guide requis pour votre configuration, puis enregistrez le profil.
3. Démarrez le profil et ouvrez le périphérique de monture dans le Panneau de configuration INDI. Pour la connexion série, sélectionnez l'appareil détecté et le taux de baud. La connexion standard PC de référence utilise 9600 baud; vérifier les instructions fournies firmware si elle diffère.
4. Pour une connexion réseau prise en charge, gardez AHC connecté à la monture et entrez son adresse et son port TCP réels depuis 4.4. Le port mount-command est distinct de la connexion du serveur INDI utilisée par le client.
5. Choisissez une source pour observer le temps et l'emplacement. Vérifiez la politique de mise à jour du profil/client afin qu'un site informatique incorrect n'écrase pas les informations de monture valide ou GPS. Après connexion, vérifier UTC, emplacement, fuseau horaire, coordonnées et état Park avant un GoTo.
6. Enregistrer la configuration du pilote de travail. Tester un mouvement supervisé et une plaque-solve/Sync avant de permettre une séquence.

Les listes officielles WARPDRIVE et LX200 OnStep identifient les pilotes. Configurez les paramètres de protection spécifiques à WD-20EP par l'intermédiaire de AHC ou d'un outil WarpAstron pris en charge; un pilote générique ne peut pas exposer tous les paramètres du fournisseur.

ASIAIR

Connectez le port PC de la monture à un port ASIAIR USB. Dans les paramètres de monture de ASIAIR, sélectionnez le profil OnStep/OnStep Électronique pris en charge et le périphérique série détecté. Les anciennes instructions de connexion WarpAstron et configuration de monture local utilisent 9600 baud pour l'interface PC; utilisez le taux fourni avec votre firmware WD-20EP installé si cela diffère.

REMARQUE · Sélection du profil ASIAIR — feed-back de l'utilisateur

Les utilisateurs ont présenté de meilleurs résultats avec OnStep Électronique qu'avec d'autres sélections OnStep disponibles dans certaines versions ASIAIR. ASIAIR utilise sa propre construction personnalisée de pilote INDI, de sorte que le comportement du profil peut différer de INDI / StellarMate en amont. Traitez cela comme une suggestion de compatibilité, pas une garantie : essayez OnStep Electronic lorsque disponible, enregistrez la version ASIAIR et vérifiez la connexion, l'état, le guidage et un flip méridien supervisé avec votre configuration.

Après la connexion, vérifier le temps, l'emplacement et la position signalée. Testez la combinaison matérielle/logiciel ASIAIR avant de compter sur des séquences non surveillées. N'acceptez pas un résultat de résolution ou de synchronisation de la plaque manifestement incorrecte.

4.3 Connexions filaires

ATTENTION · Prises semblables, fonctions différentes

L’interface HC contrôleur/ST4 de la monture ressemble à une prise USB-C, mais n’est pas une entrée USB PC alimentée ordinaire. Branchez l’USB de l’ordinateur uniquement au port PC en façade ou à la liaison série de monture prévue sur le port B de la selle. Le port A est une sortie d’alimentation. Utilisez le câble fourni uniquement sur HC ; un mauvais branchement peut endommager l’électronique.

Ordinateur USB

La procédure suivante concerne le port PC en façade. Pour le port B de la selle, le câble et l’ordre de mise sous tension diffèrent : suivez 4.9.

1. Avec l'équipement arrêté, connectez un câble de données USB entre PC et l'ordinateur.
2. Fournir l'alimentation DC séparée de la monture et démarrer la monture.
3. Confirmez que l'ordinateur détecte le périphérique série. Notez le port assigné; le port peut changer après un changement de câble ou de socket USB.
4. Sélectionnez ce port dans le pilote de monture. Pour l'interface PC de référence standard, commencez par 9600 baud sauf indication contraire des instructions du firmware.
5. Connectez et lisez l'état et les coordonnées de la monture. La connexion devrait réussir sans un test de mouvement.

Un câble uniquement chargé peut alimenter ou énumérer d'autres accessoires, mais ne peut pas fournir la connexion de données de monture. Ne présumez pas que USB de l'ordinateur remplace la puissance de monture DC.

Connexion AHC à la monture

Avec l'alimentation de monture désactivée, connectez le câble de contrôleur fourni entre le port socket en haut de AHC et le port WD-20EP avant. La socket supérieure est au-dessus de l'écran ; ce n'est pas le port PC de la monture. Laissez le joystick centré au démarrage et attendez l'icône de connexion verte et les données de tableau de bord en direct.

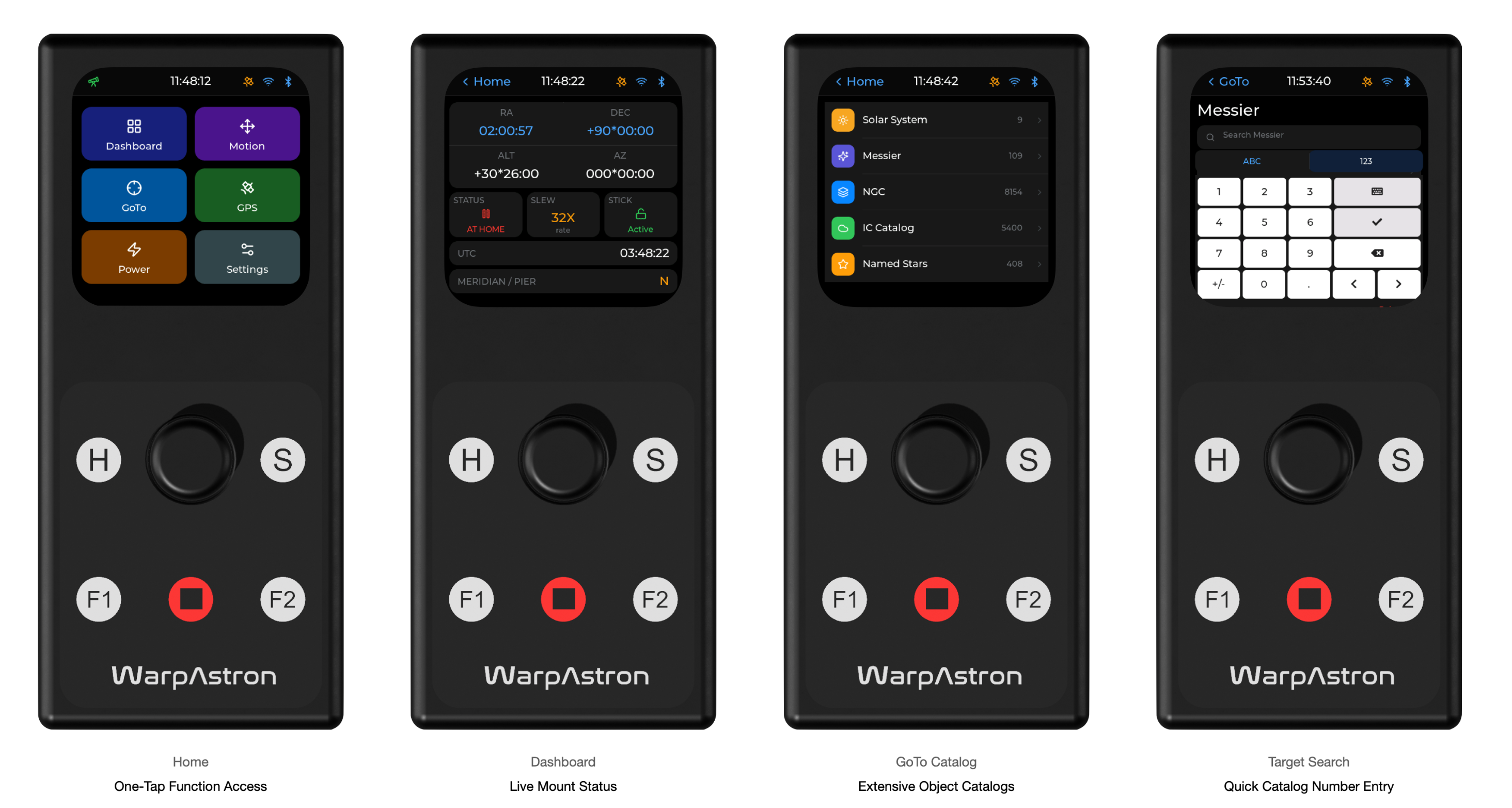

Vue avancée du contrôleur de main. Le câble de monture se connecte en haut du contrôleur, au-dessus de l'écran; la prise n'est pas visible dans ces vues avant. Connectez son câble fourni au port HC de la monture.

Connexion AHC à un PC

Pour la connexion AHC-à-PC, utilisez un câble USB-C à USB-C entièrement câblé compatible avec USB 3.2. Les câbles C-à-C uniquement et les câbles USB 2.0 uniquement ne fournissent pas la connexion requise. Si AHC n'est pas détecté, vérifiez cette exigence de câble avant de réinstaller le logiciel; voir dépannage de la connexion.

Cette exigence s'applique à la route AHC-PC. Pour le contrôle de l'ordinateur de monture direct, utilisez l'interface PC étiquetée de la monture. Ne pas connecter l'ordinateur USB à l'interface contrôleur/ST4 de la monture.

Guide optionnel RJ12 / ST4

Si une caméra de guidage ou un traqueur spécialisé nécessite une connexion standard RJ12 ST4, obtenir le Convertisseur de type C à RJ12 compatible WarpAstron supplémentaire destiné à être utilisé avec AHC et ce monture. Contactez Support WarpAstron ou support@warpastron.com pour obtenir des instructions de compatibilité, d'achat et de connexion. Ce convertisseur optionnel n'est pas un adaptateur USB générique. Suivez ses connexions étiquetées et les instructions de routage fournies; confirmez le pinout avant de connecter une sortie guide. Un câble ordinaire USB-C-à-RJ12 ou un hub USB n'est pas un substitut.

Pour l'imagerie informatique normale, préférez impulsion guidant sur la connexion de monture USB ASCOM/INDI. La caméra guide envoie des images à l'ordinateur de guidage par USB, et le logiciel de guidage envoie des corrections à travers le pilote de monture; un câble guide RJ12 séparé est normalement inutile. Réserve ST4 pour les équipements qui l'exigent, comme un dispositif de suivi solaire dédié compatible. Ne pas exécuter simultanément des contrôleurs ST4 indépendants et des contrôleurs de guidage de l'impulsion. Voir 5.7 Guide.

4.4 Connexions sans fil

La référence AHC 1.1.0 fournit un pont de commande TCP au port 9999, avec des modes AP et STA Wi-Fi. La disponibilité sans fil peut dépendre de la configuration régionale fournie.

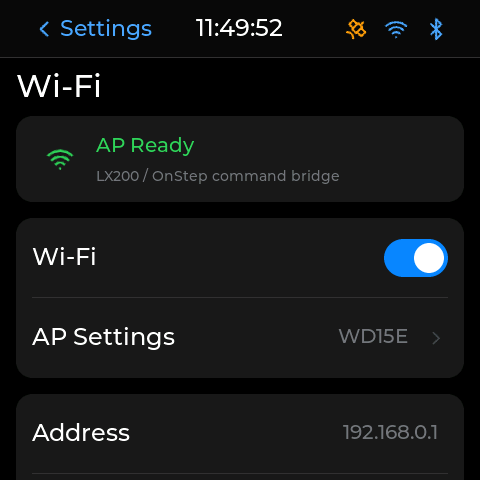

Paramètres Wi-Fi dans l'interface de référence AHC. Lisez le mode, l'adresse et le port TCP sur votre contrôleur.

AP: se connecter directement au contrôleur

1. Gardez AHC filé sur la monture. Ouvrez Paramètres > Wi-Fi, activez Wi-Fi et sélectionnez AP.
2. Lisez ou définissez le nom et le mot de passe AP dans Paramètres AP, puis appuyez sur Enregistrer et appliquer.
3. Rejoignez ce réseau depuis l'appareil de contrôle.
4. Dans un client qui prend en charge OnStep/LX200 sur TCP, entrez l'adresse du contrôleur et le port TCP.
5. Lire l'état de monture avant d'émettre une commande.

Les références par défaut sont SSID WARPDRIVE, mot de passe en cours, adresse 192.168.0.1, port TCP 9999. Utilisez les valeurs actuellement affichées par votre contrôleur si elles ont été modifiées. Un appareil peut avertir que l'AP n'a pas d'internet; cela n'indique pas en soi une connexion de monture défaillante.

STA: rejoindre un réseau existant

1. Ouvrez Paramètres > Wi-Fi, activez Wi-Fi et sélectionnez STE.
2. Ouvrez Paramètres du réseau, scannez ou entrez le nom du réseau et entrez son mot de passe. Utilisez un réseau 2,4 GHz pris en charge.
3. Appuyez sur Enregistrer et appliquer et attendez STA Prêt.
4. Lire l'adresse IP attribuée depuis la page AHC Wi-Fi.
5. Mettez le client sur le même réseau local accessible, puis utilisez cette adresse et le port 9999.

DHCP peut attribuer une autre adresse plus tard. Vérifiez l'affichage après la reconnection. L'isolation réseau ou un pare-feu peut empêcher le contrôle TCP même lorsque l'association Wi-Fi réussit.

Indicateur sans fil AHC	Signification
Gris	Le service est désactivé, initialisé, connecté ou indisponible.
Bleu clair	Le service est prêt.
Vert	Un client de commande est connecté.

Bluetooth

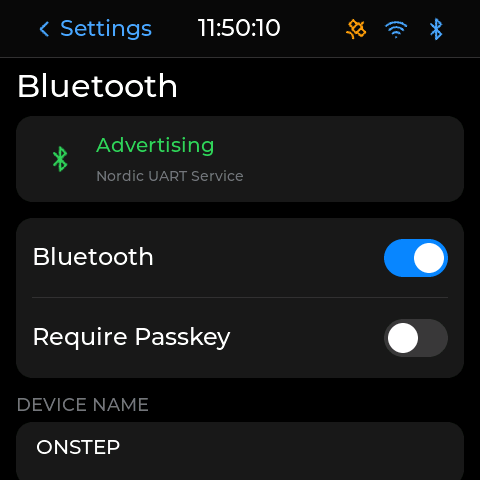

AHC utilise Service UART nordique BLE, pas un port série Bluetooth classique supposé. Le client doit explicitement prendre en charge BLE et le service UART nordique; le support pour Bluetooth / SPP classique seul est insuffisant. Le couplage avec le système d'exploitation n'établit pas la compatibilité du logiciel. Dans Paramètres > Bluetooth, activez le service, définissez le nom du périphérique pris en charge et la clé optionnelle à six chiffres, puis utilisez Enregistrer & redémarrer. Reconnectez le client après le redémarrage du contrôleur.

REMARQUE · Changements de réseau interrompre le contrôle

Changer le mode Wi-Fi, les paramètres d'adresse ou la configuration BLE peut déconnecter les clients. Arrêtez d'abord l'opération pertinente, appliquez les paramètres, reconnectez et lisez l'état courant de la monture avant de reprendre.

4.5 Ajouter la monture au logiciel de contrôle

Ouvrir le panneau de configuration OnStep ASCOM

Ceci suit la procédure de configuration ASCOM dans le manuel de référence WarpAstron. La formulation du menu peut varier avec la plateforme ASCOM et la version du pilote.

1. Arrêtez le mouvement et fermez d'autres clients qui tiennent directement le port série de la monture.
2. Ouvrez Diagnostics ASCOM depuis Windows. Sélectionnez Choisir un périphérique, définissez le type de périphérique à Télescope, puis cliquez sur Choisir.
3. Dans le Opérateur de télescope ASCOM, sélectionnez Télescope OnStep(présenté comme OnStep dans certaines versions), puis cliquez sur Propriétés. Cela ouvre le panneau de configuration/configuration du pilote OnStep.
4. Pour USB direct, sélectionnez le port COM réel de la monture et le débit baud supporté. Pour AHC Wi-Fi, utilisez l'option de connexion réseau prise en charge par le pilote et le port IP/TCP. Gardez ces itinéraires distincts.
5. Inspecter les options de mise à jour temps/emplacement avant de se connecter. Lisez la direction de chaque option : l'envoi des informations PC à la monture et la lecture des informations de monture dans le client ont des effets différents. Appliquer la source choisie de façon cohérente ; voir Synchronisation N.I.N.A..
6. Enregistrer avec OK, retourner au test/application de l'appareil et se connecter. Si le panneau de configuration fournit une vérification de connexion/état, vérifiez également les informations de monture retournées.
7. Confirmer le mode d'exploitation, hémisphère, UTC, site, coordonnées de pointage et état Park. Seulement alors effectuer un court mouvement à basse vitesse dans une direction claire et confirmer que STOP fonctionne.

Le bouton télescope configuration / paramètres / propriétés d'une application d'imagerie peut ouvrir la même boîte de dialogue du pilote. L'installation du pilote le rend disponible dans le sélecteur; la connecter dans Diagnostics ne connecte pas automatiquement une application séparée. Déconnectez la session de diagnostic avant de passer à votre logiciel d'imagerie.

AVERTISSEMENT · Premier test de mouvement logiciel

Rester à côté de l'équipement lors du premier essai. Une connexion réussie ne prouve pas les coordonnées correctes, la direction, les réglages des limites ou la clairance. Vérifiez Chapitre 06 avant une séquence GoTo ou automatisée.

Si les coordonnées ou l'état ne sont pas mis à jour, déconnectez cette application et utilisez dépannage de la connexion. N'envoyez pas à plusieurs reprises GoTo pour diagnostiquer un problème de communication.

4.6 Utiliser plusieurs applications

Planifiez le chemin de contrôle avant d'ouvrir plusieurs clients. Par exemple, une application d'imagerie peut diriger une connexion partagée de monture ASCOM/INDI tout en guidant le logiciel envoie des corrections de guide via le même pilote/serveur pris en charge.

Affecter une source pour le site/temps, un coordonnateur pour GoTo et méridien flips, et un contrôleur de guidage. Vérifiez que votre pilote/serveur supporte le partage prévu; deux programmes ouvrant directement un port COM physique peuvent entrer en conflit. Si un hub est nécessaire, configurez-le pour posséder la connexion OnStep et connectez les applications participantes à ce hub partagé, plutôt que d'ouvrir le port COM indépendamment.

ATTENTION · Commandes concurrentes

AHC, un planétarium, N.I.N.A., ASIAIR et un guide peuvent émettre des commandes via différentes interfaces même lorsqu'ils ne partagent pas un port COM. Les commandes GoTo, Park, tracking-rate, time/location ou flip peuvent interrompre une observation ou déplacer l'équipement sur une route inattendue. Donner la propriété du mouvement à une application pendant une séquence; garder les autres en lecture seule ou déconnectée. STOP local reste disponible pour un mouvement dangereux.

Le délai de commande Wi-Fi et BLE dépend de la force du signal, de l'interférence, de la distance et de la stabilité du réseau. Une réponse retardée n'est pas la preuve que la commande a été rejetée : inspectez l'état de monture réel avant de le répéter. Préférez une route câblée vérifiée où le timing des commandes est important. Une déconnexion sans fil n'est pas une commande d'arrêt ; voir 4.7.

Avant l'accord automatique AEB, déconnecter PC indépendant, port guide et autres sources de commande comme spécifié dans 6.5. Le workflow guidé du contrôleur ne peut garantir l'exclusion des commandes arrivant à chaque interface matérielle indépendante.

4.7 Déconnecter et reconnecter

Pour une déconnexion normale, arrêtez la séquence d'imagerie et guidez, remplissez le Park désiré ou l'état arrêté, puis débranchez l'application avant de débrancher son câble de données.

Si la communication est perdue:

1. Inspectez la monture directement et utilisez le STOP local si nécessaire.
2. Vérifiez l'alimentation, la rétention du câble et l'adresse du réseau correcte.
3. Fermez les connexions du client et reconnectez un contrôleur.
4. Lire le mouvement réel, le suivi, Park et les états d'avertissement avant toute nouvelle commande.
5. Vérifiez l'heure, l'emplacement et le pointage si l'un ou l'autre des contrôleurs redémarre.

AVERTISSEMENT · La perte de connexion n'est pas STOP

Le suivi ou le déplacement peut se poursuivre après la déconnexion d'une application, la Wi-Fi est perdue ou un affichage devient sombre. Le mouvement continu peut piéger les mains ou frapper l'équipement à proximité. N'oubliez pas d'utiliser STOP local si nécessaire et de vérifier l'état réel de la monture avant de gérer l'installation.

4.8 Configurer et utiliser N.I.N.A.

N.I.N.A. (imagerie nocturne "N" Astronomie) fournit un flux de travail d'imagerie Windows en utilisant le Pilote télescope OnStep ASCOM. Cette section couvre la connexion WD-20EP, la vérification des données d'observation et une première séance d'imagerie. Les étiquettes des menus peuvent différer selon la version N.I.N.A.; utilisez le documentation officielle pour la version installée.

Connectez la monture

1. Compléter les trois installations de 4.2 : CP2102 / CP210x VCP, Plateforme ASCOM et Télescope OnStep. Installer N.I.N.A. séparément; installer N.I.N.A. seul n'installe pas le pilote OnStep.
2. Sécurisez l'installation, connectez le port PC de la monture à l'ordinateur Windows et actionnez la monture séparément. Configurez le pilote comme décrit dans 4.5.
3. Dans N.I.N.A., créez un profil pour cet équipement. Ouvrez Équipements > Téléscope, rafraîchissez la liste des appareils si nécessaire, et sélectionnez le télescope OnStep ASCOM. Ouvrez son bouton configuration/réglage pour confirmer le port COM ou l'adresse réseau prise en charge, puis connectez-vous. Ne sélectionnez pas un simulateur ou un pilote EQMOD non lié.
4. Vérifiez les coordonnées déclarées, le suivi et l'état Park sans démarrer le mouvement. Résoudre toute demande de synchronisation comme décrit ci-dessous. Déplacez-vous seulement lorsque l'équipement et l'itinéraire prévu sont prêts; la connexion seule n'est pas une raison de commencer à suivre.

Voir guide de connexion du matériel et Commandes du télescope de N.I.N.A..

Synchronisation de l'heure et de l'emplacement

Avant de vous connecter, vérifiez l'horloge, la date et le fuseau horaire de Windows, puis définissez le site d'observation dans Options > Général > Astrométrie. Utilisez le lieu d'observation réel plutôt qu'un site d'habitation sauvé; vérifiez le signe de l'hémisphère et de la longitude. Voir le N.I.A. Paramètres généraux.

Choisissez la source autorisée avant d'accepter toute demande de synchronisation :

Source que vous avez vérifiée	Direction prévue	Quoi vérifier
Imagerie PC / N.I.N.A.	PC/client → monture	Corriger l'horloge Windows et le site N.I.N.A. avant de permettre au pilote/client de les écrire à la monture.
AHC / informations GPS valides déjà appliquées à la monture	Mount → client, où offert	Lisez le site de monture vérifié dans N.I.N.A.; évitez de l'écraser avec un ancien profil PC. Vérifier le temps séparément.

Lisez la source et la destination de l'invite plutôt que de choisir un bouton par habitude. Le transfert de date/heure Une prompte position-sync n'est pas la preuve que l'horloge de la monture a également été mise à jour. dépend des paramètres pris en charge par le pilote et de la politique sélectionnée. Inspectez ces options et vérifiez l'UTC résultant sur AHC. Une correction GPS ne prouve pas non plus le réglage correct de la zone temporelle; voir 5.2 Emplacement et heure.

ATTENTION · Vérifier le résultat avant la motion

Après synchronisation, comparez les coordonnées du site et le temps entre N.I.N.A., le pilote et AHC. Confirmez l'UTC et le fuseau horaire de la monture. Les données incorrectes peuvent modifier l'altitude cible, le timing méridien et la route GoTo/Park prévue. Arrêtez si les affichages sont en désaccord ; n'utilisez pas de GoTo ou élargissez les limites pour compenser.

La synchronisation des sites/temps établit des données d'observation. Un Sync à solution de plaque établit la relation de la monture avec la position du ciel résolu; ce sont des tâches distinctes.

Résoudre et guider les plaques

1. Configurez la caméra d'imagerie et un résolveur de plaques pris en charge dans Options > Résoudre la plaque. Installez le solveur et tout catalogue requis, définissez son chemin exécutable et vérifiez l'échelle focale / pixel. Voir le réglages de la plaque-solveur.
2. Home physique complet et alignement polaire. Gardez le parcours du télescope clair avant de commander tout mouvement de référence.
3. Capturer et résoudre une image. Vérifiez que la solution est plausible, puis envoyez Synchronisation à la monture en utilisant le workflow de résolution de plaques.déplacer et centrer commande également le mouvement ; n'utilisez-le que pour une cible dont la route complète est claire. Avant son premier GoTo après la mise en marche, vérifier le site/temps et activer le suivi. Une image résolue sans Sync n'initialise pas le pointage de monture. Voir N.I.N.A. résolution des plaques.
4. Pour guider, configurez PHD2 avec la connexion OnStep ASCOM et connectez N.I.N.A. à PHD2. Vérifiez que le pilote ou le hub partagé supporte la route multi-applications choisie. Étalonnage et guidage d'essai comme décrit dans 5.7.
5. Utilisez une courte séquence supervisée pour vérifier le téléchargement d'image, la résolution, le centrage, le guidage et un arrêt normal avant d'étendre la session.

Meridian flips

Ouvrez Options > Imagerie > Auto Méridien Flip pour définir le comportement. Dans le Séquenceur avancé, ajoutez le déclencheur Méridien Flip au conteneur d'imagerie pertinent; les options seules n'ajoutent pas ce déclencheur. Pour une séquence léguée, activez l'option Flip automatique de la cible. Voir N.I.N.A. tours automatiques et déclencheurs du séquenceur.

Réglage	Objet
Minutes après Meridian	L'heure la plus demandée après le passage.
Max. Minutes After Meridian	Dernière fin de la fenêtre flip dépendante de l'exposition.
Pause avant méridien	Arrête l'imagerie/le suivi avant le passage lorsque la configuration nécessite une pause.
Utilisez le côté télescope de la pilier	Utiliser les rapports au pilier vérifiés du conducteur pour les décisions de basculement.
Plus récent après flip	Résoudre et restaurer le cadrage après le flip.
Portée Temps de réglage	Permettre aux mouvements/vibrations de s'installer avant la prochaine opération.

Pour les définitions de réglage, voir N.I.A. Options d'imagerie. Configurer le réglage et le recentrage seulement après que la caméra et le solveur fonctionnent de façon fiable.

Coordonner le Flip window entier, y compris une exposition déjà en cours, avec 6.3 Limites méridien et 6,4 EC HA Limit. L'angle d'heure sidéral avance sur 1° en 4 minutes; convertissez les unités avec précaution, mais ne traitez pas cela comme un délai de sécurité fixe. La fenêtre de sécurité dépend de la clairance du télescope/caméra, des câbles, du comportement du firmware et de la limite de l'encodeur. N.I.N.A. peut demander un flip après qu'une exposition se termine à l'intérieur de sa fenêtre configurée; si cette demande est en retard ou n'arrive jamais, la réponse à la limite ouest de la monture est indépendante de l'exposition de la caméra.

AVERTISSEMENT · Superviser le premier tour

Planifier l'imagerie de N.I.N.A. avant la limite ouest de la monture; empêcher un autre demande d'émettre une demande concurrente. Le flip automatique activé par la monture peut encore se produire à l'ouest comme un repli, y compris lors d'une exposition inachevée. Restez à côté de l'installation lors du premier flip complet et confirmez le changement du côté du pilier, le recentrage de la cible, le suivi et la récupération de guidage. Si une limite arrête la monture, arrêtez la séquence et diagnostiquez le timing/coordonnées/clairance avant de continuer; n'élargissez pas simplement la limite.

À la fin de la session, arrêter la séquence et le guidage, confirmer l'heure/site correct et le résultat de la plate-solve/Sync, et utiliser 5,9 Park. Après la fin de Park, déconnectez le logiciel comme décrit dans 4.7.

4.9 Alimentation et données sur la selle

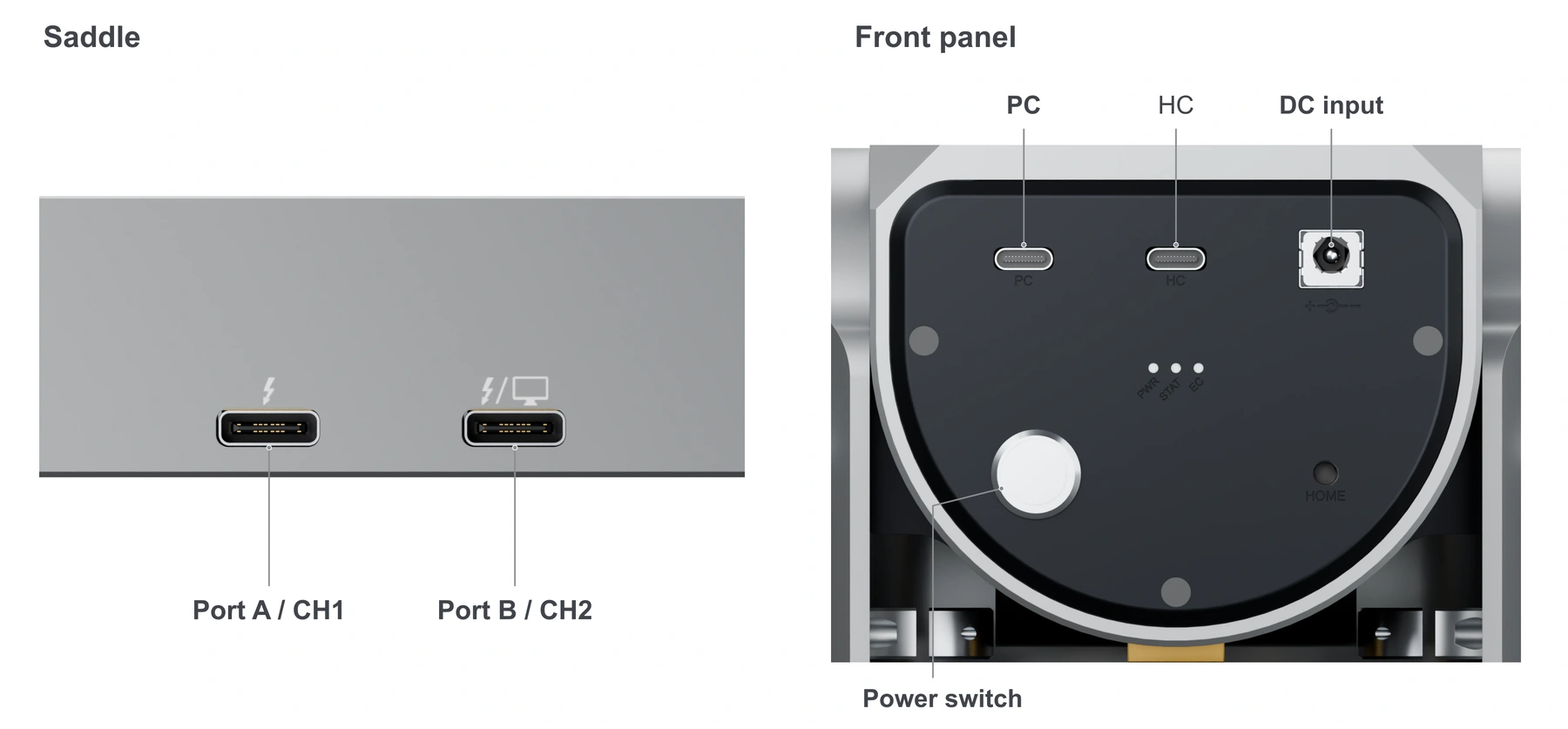

La selle mobile du WD-20EP possède deux ports USB-C pour les accessoires compatibles près du télescope. Identifiez Port A / CH1 et Port B / CH2 par leurs marquages, et non par leur position apparente. Ce sont des sorties ; elles ne remplacent pas l'entrée DC distincte en façade.

A / CH1 fournit uniquement l'alimentation ; B / CH2 fournit l'alimentation et une liaison série USB indépendante vers la monture. Vérifiez les marquages réels.

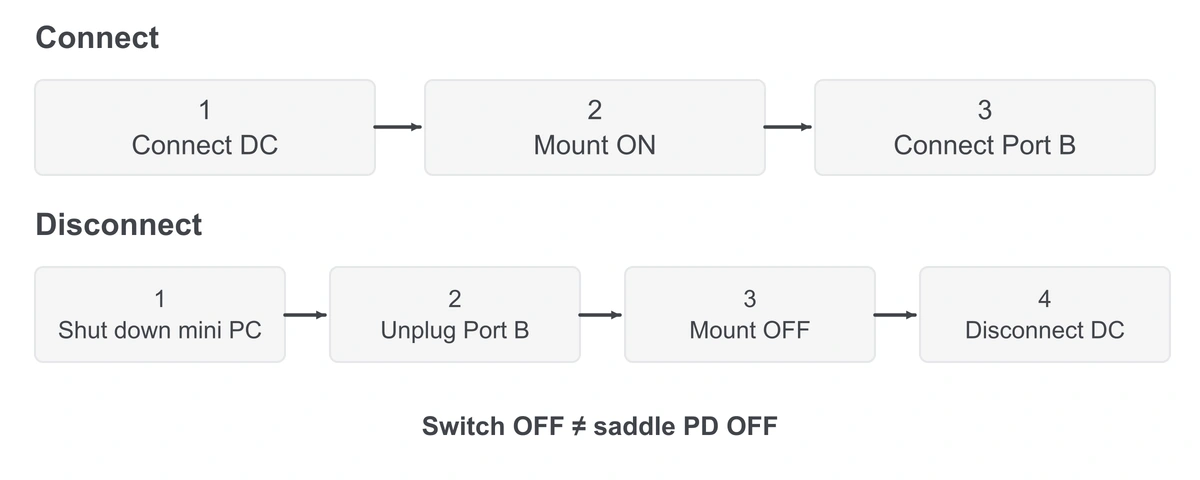

REMARQUE · Le PD de la selle reste actif quand l'interrupteur en façade est éteint

Les ports A/B peuvent rester alimentés tant qu'une source DC sous tension est branchée à l'entrée en façade. L'interrupteur commande la monture, pas ces sorties. Avant de changer un câble d'alimentation, arrêtez le mouvement, éteignez normalement tout mini-PC alimenté par B, débranchez son USB, éteignez la monture puis débranchez son entrée DC. Un voyant éteint ne prouve pas que les ports ne sont plus sous tension.

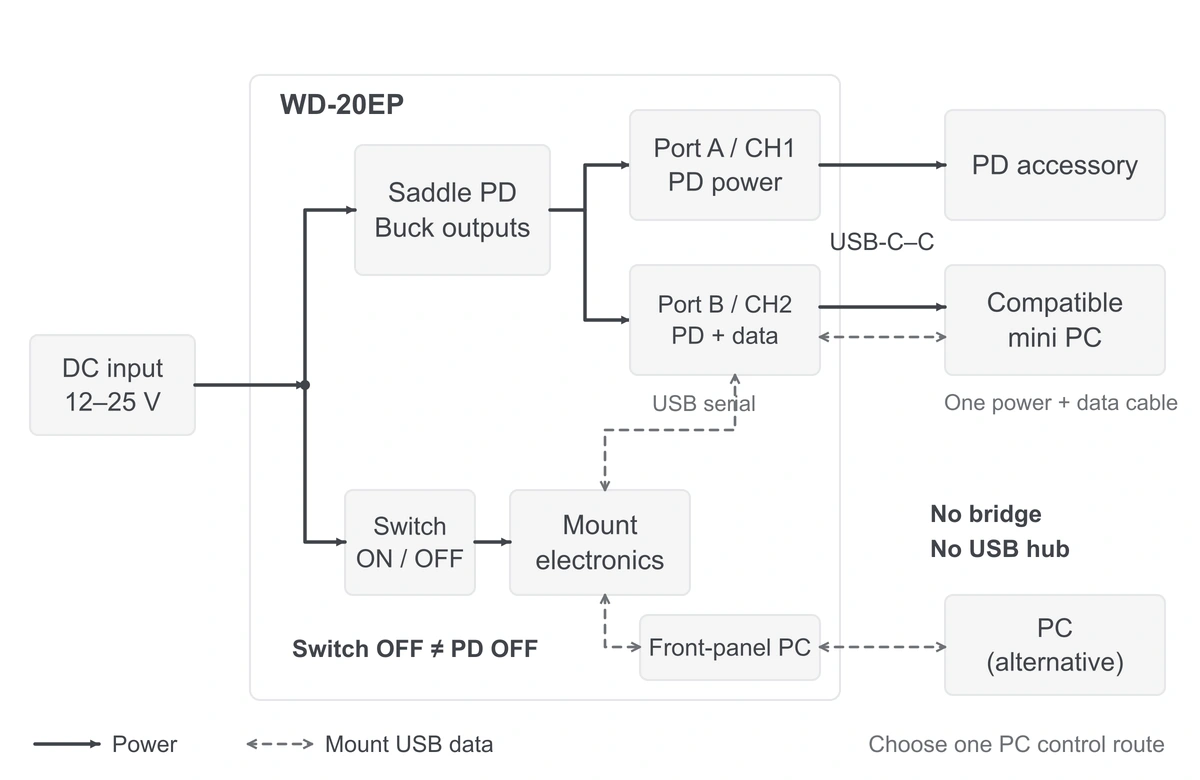

Flèches pleines : alimentation ; flèches pointillées : données USB de la monture. L'interrupteur ne coupe pas le PD. B n'est ni un pont depuis le port PC en façade ni un concentrateur USB.

Caractéristiques des ports et choix du câble

Port	Profils USB-PD fixes annoncés	Autre fonction
A / CH1	5, 9, 12 et 15 V jusqu'à 3 A ; 20 V jusqu'à 5 A. PPS jusqu'à 20 V / 6 A.	Sortie de plus fort courant ; utiliser un appareil et un câble compatibles.
B / CH2	5, 9, 12, 15 et 20 V jusqu'à 3 A. PPS jusqu'à 20 V / 3 A.	Sortie PD et liaison série USB supplémentaire vers la monture ; un mini-PC compatible peut utiliser les deux. Ce n'est pas un concentrateur USB.

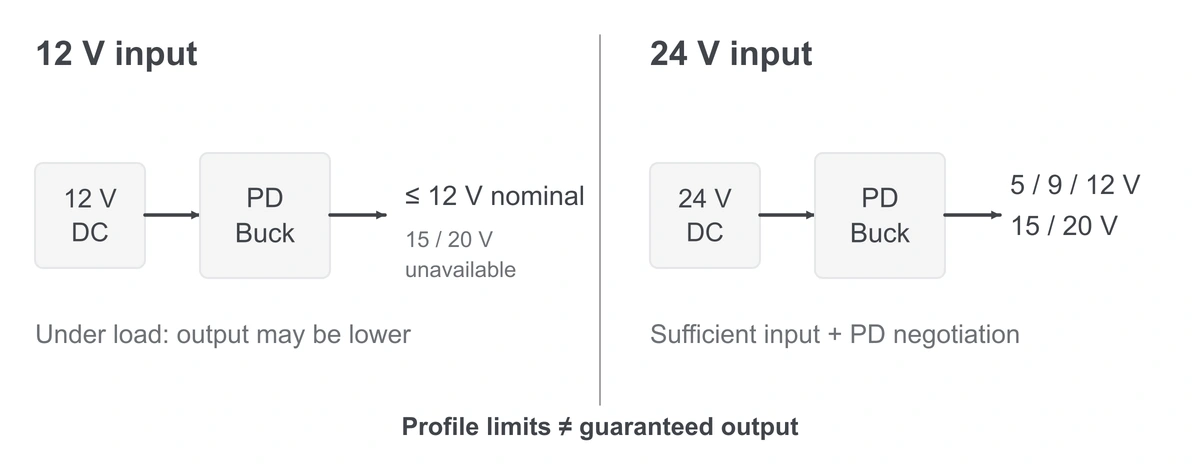

Avec 12 V à l'entrée, 12 V est un plafond nominal ; la tension réelle peut baisser sous charge. Les profils supérieurs exigent une entrée suffisante et une négociation PD réussie.

Il s'agit des capacités publiées par le fabricant, et non d'une garantie que les deux ports atteignent simultanément leur maximum. Le profil USB-PD dépend de la négociation entre source, appareil et câble. Vérifiez tension, polarité et courant de l'accessoire. Un câble ordinaire 3 A ne convient pas à 20 V / 5 A ; au-delà de 5 A en PPS, utilisez un appareil compatible et un câble certifié 6 A. Les deux sorties abaissent seulement la tension : avec une entrée de 12 V, les profils 15 V et 20 V sont indisponibles, et les câbles PD-vers-DC 12 V fournis ne rehaussent pas cette tension. Utilisez l'adaptateur 24 V fourni pour les profils supérieurs ou la configuration de pleine puissance. Les pertes sous charge peuvent réduire la tension réellement reçue : vérifiez-la sur l'appareil.

Deux câbles PD-vers-DC de 1 m chacun, avec fiche de sortie 5,5 × 2,5 mm, sont fournis : le 12 V / 3 A peut utiliser A ou B ; le 12 V / 5 A doit utiliser A lorsque l'appareil demande plus de 3 A. Le brancher sur B ne relève pas la limite de 3 A de B. Vérifiez la polarité indiquée sur le câble et l'appareil. Ces câbles alimentent les accessoires en sortie ; ne les branchez jamais à l'entrée DC de la monture. Un simple câble USB-C-vers-fiche cylindrique sans négociation PD appropriée n'est pas équivalent.

Configurations d'alimentation courantes

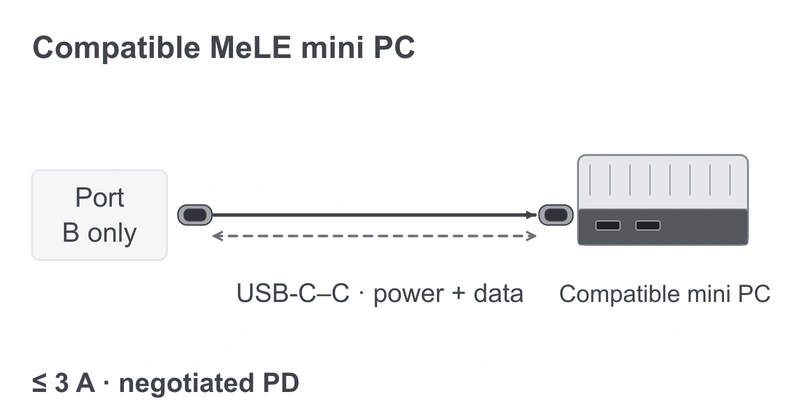

Un accessoire USB-C PD compatible peut se brancher directement à A ou B avec un câble adapté au profil négocié. Les illustrations montrent les câbles fournis, le PD Hub en option et un mini-PC compatible :

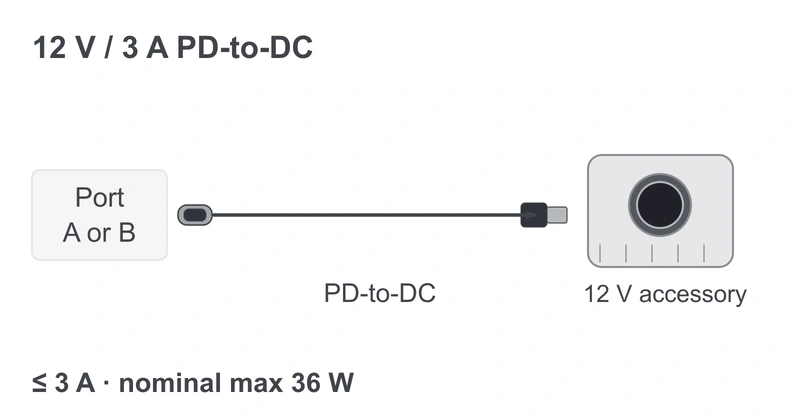

Câble fourni de 1 m, 3 A : A ou B. Maximum nominal 36 W ; vérifier tension et polarité.

Câble fourni de 1 m, 5 A : A uniquement. Maximum nominal 60 W ; il n'augmente pas la limite de B.

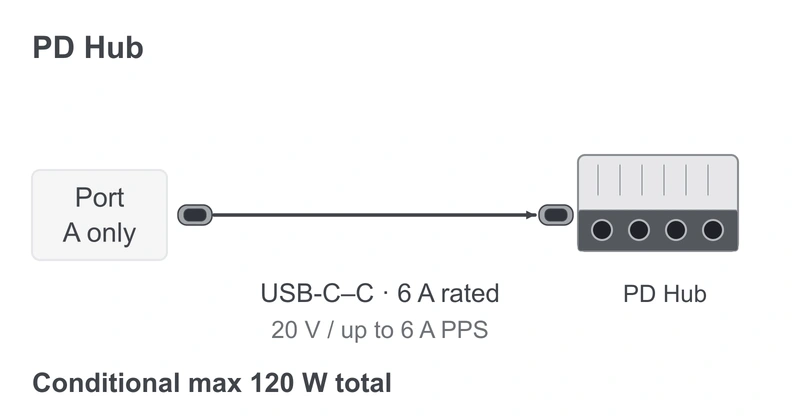

PD Hub : sur A avec le câble 6 A du Hub. Son maximum partagé de 120 W exige le profil PPS 20 V / 6 A et un budget de puissance suffisant.

Mini-PC MeLE compatible : sur B via un câble C-C données et alimentation. Vérifiez le modèle exact et la limite 3 A de B.

Les appareils dessinés sont des symboles de branchement. Pour deux accessoires distincts de 12 V, placez le câble 5 A sur A et le 3 A sur B ; leurs valeurs nominales ne garantissent pas 60 W + 36 W en continu. Pour atteindre 120 W, le PD Hub doit négocier le PPS 20 V / 6 A de A via son câble 6 A. Le profil fixe 20 V / 5 A ne fournit au plus que 100 W à l'entrée USB-C, avant pertes. Les quatre sorties DC du Hub sont réglables de 5 à 19 V (12 V par défaut), avec 5 A maximum par sortie ; les 120 W sont partagés entre elles. Ses prises DC sont en 5,5 × 2,1 mm, contrairement aux fiches de sortie 5,5 × 2,5 mm des câbles WD-20EP. Vérifiez chaque fiche et réglage de tension. Les câbles PD-vers-DC 3 A/5 A ne servent pas à l'entrée USB-C du Hub.

ATTENTION · Budget de puissance

L'entrée de la monture est spécifiée 12–25 V DC, 10 A ; l'adaptateur fourni délivre 24 V / 200 W. Additionnez la consommation maximale des accessoires (volts × ampères), avec une marge pour la monture, les pertes et les transitoires de déplacement. Ne supposez pas que les maxima annoncés des deux ports soient simultanément disponibles. Un Hub chargé à 120 W et B chargé à 60 W représentent déjà 180 W de sortie, avant pertes et consommation de la monture : ne prévoyez pas cette combinaison avec l'adaptateur de 200 W. Si la tension d'entrée chute ou si la monture redémarre, réduisez la charge et contrôlez adaptateur, fiche et câble DC.

Installation et vérification

Ordre de connexion pour le PC sur B. Débranchez DC pour couper le PD de la selle ; l'interrupteur seul ne suffit pas.

1. Débranchez l'entrée DC en façade et le câble PC de B. Contrôlez l'absence d'humidité et de dégâts sur les prises et câbles.
2. Relevez tension, polarité et courant maximal de chaque accessoire. Choisissez un montage ci-dessus. Branchez les accessoires PD autres qu'un PC ou le Hub en les laissant éteints. Fixez les câbles avec une petite boucle de service sur la selle, loin des pinces ; attendez avant de brancher le PC sur B.
3. Gardez l'adaptateur AC et toutes les connexions secteur au sec, à l'abri de pluie, projections et rosée. Ne l'utilisez pas dehors dans l'humidité ou sous risque de pluie. Après avoir fixé la monture et le télescope, branchez sa sortie 24 V à l'entrée DC. Les ports de la selle peuvent alors être actifs même interrupteur éteint.
4. Allumez la monture puis l'accessoire ; branchez maintenant seulement le PC sur B. Dans Power de l'AHC, contrôlez la tension d'entrée et les volts, ampères et watts de CH1/CH2 ; voir 7.6. -- ou zéro sans appareil valide ne prouvent pas la tension livrée.
5. Ajoutez un accessoire à la fois. Pour changer les câbles, arrêtez le mouvement, éteignez proprement le mini-PC alimenté par B, éteignez les autres accessoires, débranchez l'USB de B, éteignez la monture puis débranchez son entrée DC. Rebranchez et contrôlez chaque sortie et la charge totale.
6. Sous surveillance, faites de courts déplacements des deux côtés et vérifiez le trajet d'un retournement au méridien. Arrêtez en cas de câble tendu, torsadé, de chute de sortie ou de redémarrage.

AVERTISSEMENT · Défaut électrique

Si une fiche, un câble ou un appareil chauffe, produit des étincelles, fume ou sent le brûlé, arrêtez les mouvements et coupez les appareils dès que c'est sûr. Débranchez l'entrée DC de la monture pour couper les sorties de la selle ; l'interrupteur en façade ne suffit pas. Isolez l'adaptateur et faites inspecter le matériel avant réutilisation.

Port B comme liaison PC de la monture

B fournit un canal série USB supplémentaire et indépendant pour commander la monture. Il n'est ni un pont depuis le port PC en façade, ni un concentrateur pour appareils photo, stockage ou autres appareils USB. Un ordinateur près du trépied peut utiliser le port PC en façade.

• Données seules : utilisez un câble de données USB-A vers USB-C, C sur B et A sur l'ordinateur. Ce câble ordinaire ne fournit pas d'alimentation USB-PD négociée à l'ordinateur.
• Alimentation et données d'un mini-PC : si le port USB-C d'un modèle MeLE ou équivalent accepte l'entrée PD et les données USB, un seul câble USB-C vers USB-C capable de données et adapté au courant peut lui fournir l'énergie et le canal série de la monture. Un câble de recharge seule ne transporte pas les commandes. Vérifiez le modèle exact et la limite 3 A de B.

Installez le pilote pris en charge, puis vérifiez que l'ordinateur détecte le port série de la monture sur B et lit ses coordonnées avant tout déplacement. Ne cherchez pas le port PC en façade ni la caméra USB à travers B.

ATTENTION · Brancher le DC de la monture avant l'USB de l'ordinateur

Un ordinateur alimenté peut renvoyer du courant par USB vers une monture non alimentée. Branchez le DC du WD-20EP et allumez la monture avant de connecter le câble PC à B. Pour les données seules, utilisez A-C ; pour le mini-PC compatible, un C-C adapté. Le mini-PC peut démarrer aussitôt branché car le PD reste actif. À l'arrêt, arrêtez le mouvement et l'application, éteignez normalement le mini-PC alimenté par B, puis débranchez le câble de B avant d'éteindre la monture ou de retirer son DC. L'USB de l'ordinateur ne remplace pas le DC de la monture.

Avec alimentation et données simultanées, les limites PD et le budget total restent applicables ; surveillez CH2 et le mini-PC durant les déplacements. Évitez deux ordinateurs indépendants qui envoient des commandes contradictoires par les voies avant et selle ; voir 4.6. Si B n'est pas détecté, contrôlez les données du câble, le rôle USB-C du mini-PC et le pilote ; utilisez le PC en façade pour le diagnostic.
